MonkMakesDuino SKU00058
Monk Makes

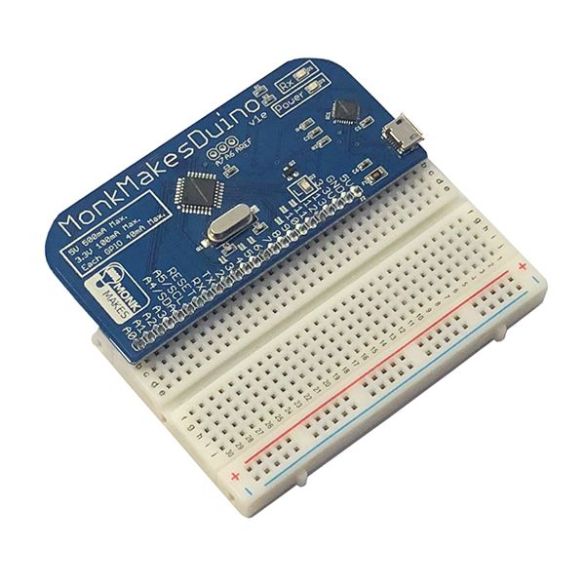

Exemple d'utilisation (plaque non incluse)

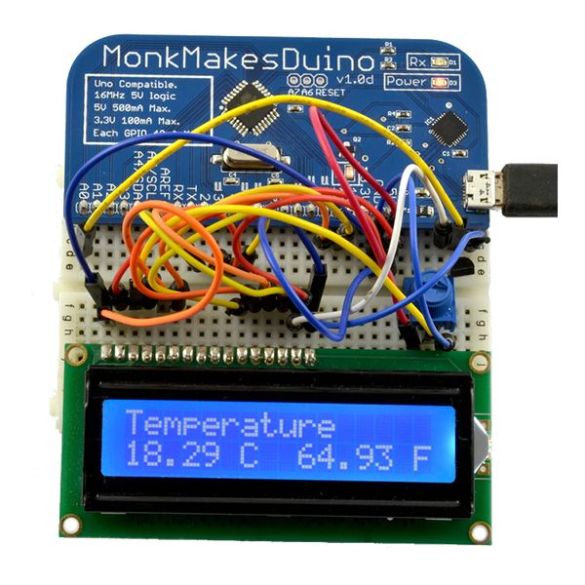

Exemple d'utilisation (afficheur, plaque et cordons non inclus)

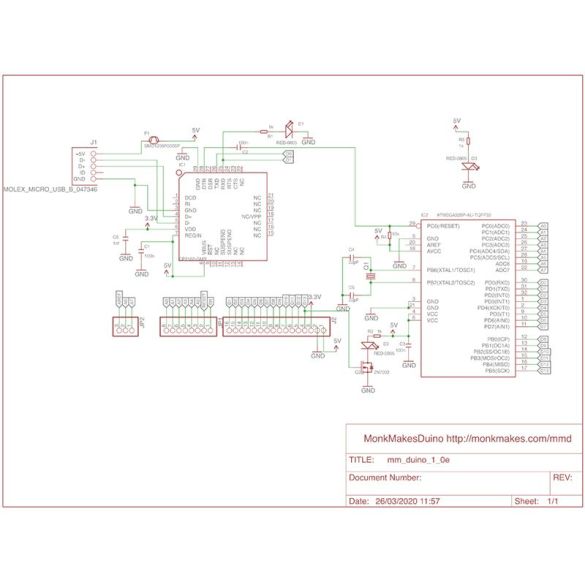

Schéma MonkMakesDuino

MonkMakesDuino SKU00058

Code article : 36831
Monk Makes

Carte MonkMakesDuino basée sur un ATmega328 compatible avec l'IDE Arduino. Cette carte dispose d'un seul connecteur latéral avec l'ensemble des E/S, idéal pour une utilisation sur plaque d'essai.

Description complète
Quantité en stock : 10

Livraison à partir de 4,50€

Lettre suivie : pour les articles éligibles - 4 jours environ (2,90 €)

Point-relais : 2 à 3 jours environ (à partir de 4,50 € et suivant le poids)

La Poste : expédition ordinaire - 4 à 5 jours environ (5,90 €)

So Colissimo : livraison J+2 ouvrables + 1 jour de préparation (7,90 €)

DPD : pour entreprises et administrations uniquement (7,90 €)

Gratuit à partir de 180 € TTC

Valable pour livraison en France Métropolitaine.
Consulter le panier pour les autres pays.

12,83 € HT
15,40 € TTC
dont 0,02 € d'éco-part
Ajouter au panier

Présentation et fonctionnalités :

La MonkMakesDuino est compatible avec la carte Arduino Uno basée sur un ATmega328 à 16 MHz et programmable via l'IDE Arduino.

Programmation et communication :

​La programmation via l'IDE Arduino s'effectue grâce à un cordon micro-USB non inclus (voir RS617​).

Connectique :

Cette carte se différencie de la carte Arduino Uno grâce à son connecteur latéral offrant l'accès aux E/S de l'ATmega328. Ce connecteur latéral est prévu pour être enfiché sur une plaque de montage rapide afin de faciliter le prototypage.

La sérigraphie sur le circuit imprimé identifie clairement chaque broche.

Remarque :

Cette carte est dotée d'un convertisseur USB série CP2102. Ce circuit nécessite le téléchargement d'un driver pour Windows, MacOS et Linux.


Caractéristiques :

  • Alimentation : 5 Vcc via port micro-USB (cordon non inclus)
  • Microprocesseur : ATmega328P à 16 MHz
  • Mémoire flash : 32 kB
  • Mémoire SRAM : 2 kB
  • Mémoire EEPROM : 1 kB
  • Interfaces (partagées entre les E/S) :
    - 14 broches d'E/S dont 6 PWM
    - 6 entrées analogiques 10 bits
    - Bus série, I2C et SPI
  • Intensité par E/S : 40 mA
  • LED sur broche 13
  • Sortie sur broche 3,3 Vcc/100 mA
  • Dimensions : 81 x 38 x 14,5 mm

Référence MonkMakes : MonkMakesDuino SKU00058
