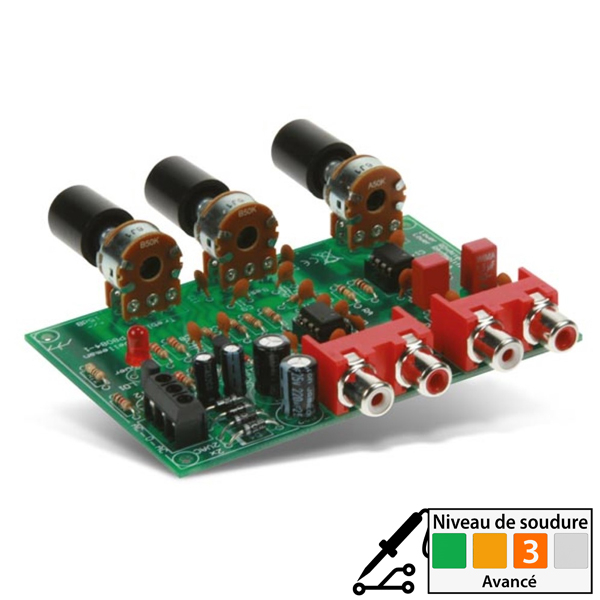

Préampli réglable
Kit WSAH8084
Code : 01366

Préampli réglable

Kit WSAH8084
Code : 01366

Pré-ampli stéréo réglable pour usages généraux. Entrées et sorties par fiches RCA. Kit à souder.

Plus que 120,00 € pour bénéficier de la livraison offerte en points Relais
Livraison à partir de 4,50 € ?
Quantité en stock : 1
-
+
18,25 €HT
21,90 €TTC

Paiement

Votre commande sera traitée dès réception du règlement. Différentes manières de régler :

  • Par carte bancaire : CB, VISA et Mastercard
  • Par Paypal
  • Par chèque bancaire français libellé en Euro
  • Par virement bancaire
  • Pour les administrations, paiement différé par mandat administratif sur présentation d’un bon de commande
  • Pour les sociétés, paiement différé possible sous réserve d’acceptation de notre service comptabilité. Merci de prendre contact à l’adresse suivante : contact@gotronic.fr.

Livraison

En France métropolitaine :

  • Lettre suivie : 2.90 € ttc (selon éligibilité des articles - +/- 4 jours - livraison gratuite à partir de 30.00 €)
  • Point-relais : à partir de 4.50 € ttc (en fonction du poids - 48 h - Livraison gratuite à partir de 120.00 €)
  • Colissimo suivi (avec / sans signature) : 7.90 € ttc / 5.90 € ttc (48 h - Livraison gratuite à partir de 180.00 €)
  • DPD : 7.90 € ttc (24/48 h - Entreprises et administrations uniquement - livraison gratuite à partir de 180.00 €)

Retrait possible en magasin : gratuit

En Belgique : 6.90 € ttc (gratuit à partir de 180.00 € ttc)

Autres destinations : Colissimo Expert International ou Outre-Mer (consultez votre panier pour plus de détails)

Paiement

Votre commande sera traitée dès réception du règlement. Différentes manières de régler :

  • Par carte bancaire : CB, VISA et Mastercard
  • Par Paypal
  • Par chèque bancaire français libellé en Euro
  • Par virement bancaire
  • Pour les administrations, paiement différé par mandat administratif sur présentation d’un bon de commande
  • Pour les sociétés, paiement différé possible sous réserve d’acceptation de notre service comptabilité. Merci de prendre contact à l’adresse suivante : contact@gotronic.fr.

Livraison

En France métropolitaine :

  • Lettre suivie : 2.90 € ttc (selon éligibilité des articles - +/- 4 jours - livraison gratuite à partir de 30.00 €)
  • Point-relais : à partir de 4.50 € ttc (en fonction du poids - 48 h - Livraison gratuite à partir de 120.00 €)
  • Colissimo suivi (avec / sans signature) : 7.90 € ttc / 5.90 € ttc (48 h - Livraison gratuite à partir de 180.00 €)
  • DPD : 7.90 € ttc (24/48 h - Entreprises et administrations uniquement - livraison gratuite à partir de 180.00 €)

Retrait possible en magasin : gratuit

En Belgique : 6.90 € ttc (gratuit à partir de 180.00 € ttc)

Autres destinations : Colissimo Expert International ou Outre-Mer (consultez votre panier pour plus de détails)

Description

Pré-ampli stéréo pour usages généraux.

Caractéristiques:

  • Entrées et sorties par fiches RCA.
  • Réglage du volume en stéréo.
  • Potentiomètre pour les graves et les aiguës.
  • Transformateur à prévoir: 2 x 12 Vac/100 mA (voir Myrra 44237)
  • Bande passante: 3 Hz à 500 kHz.
  • Distorsion maximum: 0,005%.
  • Impédance d'entrée: 50 kΩ.
  • Consommation: 50 mA.
  • Puissance maxi: 5 Vrms.
  • Rapport signal/bruit: 98 dB.
  • Réglage de tonalité: + et - 15 dB.
  • Dimensions: 105 x 70 mm.

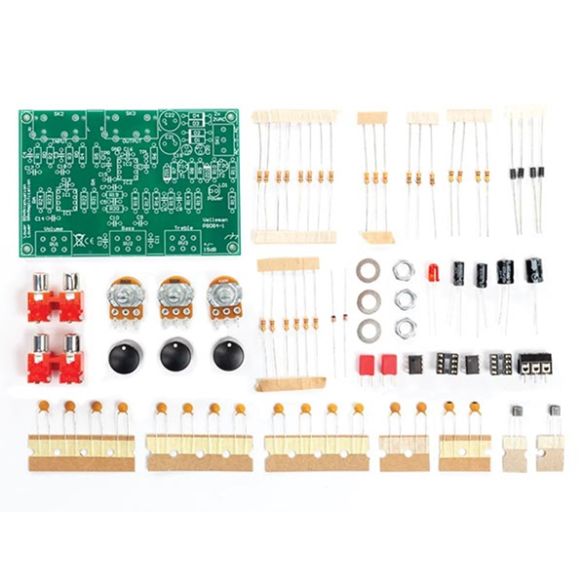

Kit à souder soi-même.
Référence Velleman: WSAH8084

Ressources

Avis

Avis du site
Attention les 2 transistors complémentaires de l'alimentation vont se mettre à chauffer : Remplacez le BC547 par un 2N2219 et le BC557 par un 2N2905. (Avec dissipateur thermique (radiateur)) >… > Autre chose Remplacez R24 et R21 par la valeur de 1K et faites la même chose avec R23 et R22 par la valeur de 100K (ou 1Mohms) ---> C'est un amplificateur à AOP non inverseur. Le gain Vs/Ve de 101 avec la valeur de 100K et de 1001 avec la valeur de 1Méga Ohms. Se référer au schéma structurel. La led témoin indiquant Power On n'est certainement pas de 22Kohm je l'ai remplacer par une résistance de 1Kohms. Les condensateurs de découplage sont donnée à 100nF OK ça marche mais les condensateurs peuvent à des fréquences audio (20-20KHz) être inutile (ils fournissent des 47nF) AUTRE CHOSE UN KIT NE FONCTIONNE JAMAIS AU PREMIER FONSTIONNEMENT. IL NE FAUT PAS S'EN ETONNER.
PASCAL - 28 nov. 2020
Le transfo peut être de 2x9Vac 3VA ceci évitera que les transistors chauffe de trop. Sans entré dans les calculs.
PASCAL - 28 nov. 2020
Attention les 2 transistors complémentaires de l'alimentation vont se mettre à chauffer : Remplacez le BC547 par un 2N2219 et le BC557 par un 2N2905. (Avec dissipateur thermique (radiateur)) >… > Autre chose Remplacez R24 et R21 par la valeur de 1K et faites la même chose avec R23 et R22 par la valeur de 100K (ou 1Mohms) ---> C'est un amplificateur à AOP non inverseur. Le gain Vs/Ve de 101 avec la valeur de 100K et de 1001 avec la valeur de 1Méga Ohms. Se référer au schéma structurel. La led témoin indiquant Power On n'est certainement pas de 22Kohm je l'ai remplacer par une résistance de 1Kohms. Les condensateurs de découplage sont donnée à 100nF OK ça marche mais les condensateurs peuvent à des fréquences audio (20-20KHz) être inutile (ils fournissent des 47nF) AUTRE CHOSE UN KIT NE FONCTIONNE JAMAIS AU PREMIER FONSTIONNEMENT. IL NE FAUT PAS S'EN ETONNER.
PASCAL - 28 nov. 2020
