Electrovanne et capteur de débit AGVWFLC01

Kit AgroSense de Makerfabs composé d'une électrovanne, d'un capteur débit et d'un module LoRaWAN.

• Ce capteur extérieur IP68 est autonome grâce à ses 2 batteries Li-Ion 18650 rechargées par panneau solaire.
• Ce module se connecte à internet grâce à une passerelle LoRaWAN Classe C (liaison montante et descendante pour le contrôle de l'électrovanne).
• Livré avec des clés pour l'enregistrement : enregistrez ces clés sur le serveur LoRaWAN et il se connectera automatiquement à la mise sous tension.

La technologie LoRa permet à l'appareil d'envoyer des données et d'atteindre des portées extrêmement longues à de faibles débits de données. Il offre une immunité élevée aux interférences tout en minimisant la consommation de courant.

Ce module robuste, connecté et autonome est idéal pour contrôler à distance le débit et l’ouverture des vannes, optimiser l’irrigation et améliorer la gestion d'une installation agricole via LoRaWAN.

Ce kit est compatible avec de nombreux serveurs LoRaWAN : The Things Network, DataCake, Chirpstack, etc.

Les paramètres se modifient facilement avec les commandes AT via une liaison UART (RX et TX).
Cette modification nécessite :
- l'utilisation d'un convertisseur USB-UART, voir GT1125)
- la soudure d'un connecteur mâle de type MH100 et l'utilisation de cordons de connexion femelle/femelle

Le mode LoRaWAN Downlink permet de commander l'électrovanne et de changer l'intervalle de transmission : 60 min par défaut, 5 min minimum et 24 heures maxi.

La communication est chiffrée de bout en bout, garantissant l’authentification du dispositif et la sécurité des données.

L'antenne LoRa incluse se conecte à l'embase RP SMA femelle du capteur.

L'électrovanne et le capteur de débit se raccordent sur un bornier à vis dans le module LoRaWAN. Les câbles passent dans un presse-étoupe.

L'électrovanne et le capteur de débit sont dotés de filetages G1/2 (20 mm).

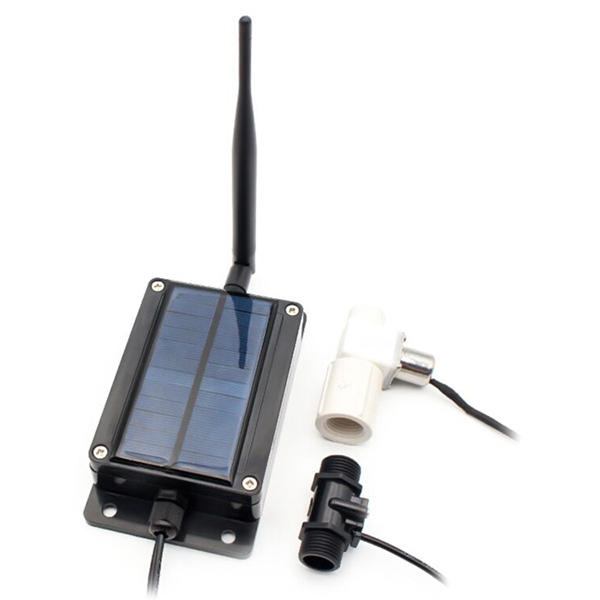

- 1 x module LoRaWAN avec borniers à vis pour la connexion du capteur et de la vanne
- 1 x électrovanne pour eau à faible consommation
- 1 x capteur de débit à effet Hall YF-S201C
- 1 x antenne LoRa RP SMA mâle - 195 mm - inclinable à 90 °
- 2 x accus 18650 intégrés

Référence Makerfabs : AgroSense_Valve & Water Flow LoRaWAN Class C AGVWFLC01

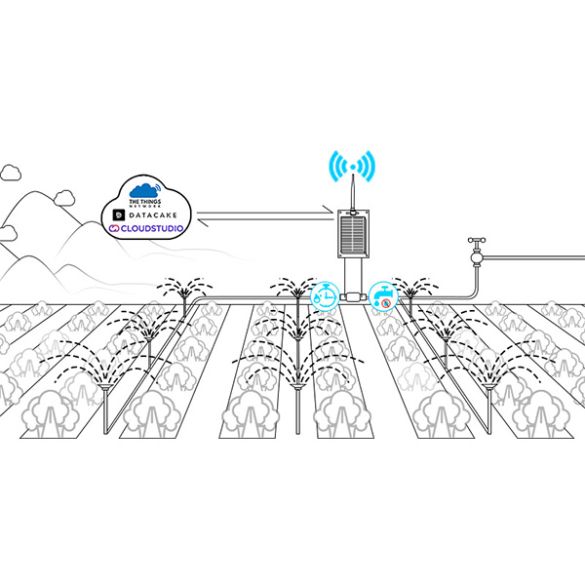

- Gestion automatisée de l’irrigation de parcelles agricoles
- Suivi en temps réel de la consommation d’eau dans une exploitation
- Contrôle à distance des vannes d’eau dans des serres ou bâtiments agricoles
- Détection de fuites ou surconsommation en eau
- Intégration dans les systèmes de ferme intelligente pour limitation de l’eau et optimisation des coûts
- Surveillance hydraulique pour l’aquaculture ou l’élevage (alimentation en eau)
- Automatisation de l’arrosage selon débit/volume et conditions météo connectées

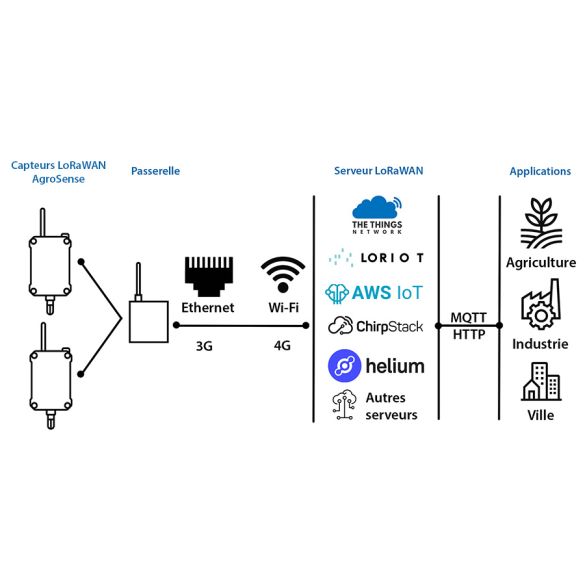

L'utilisation de ce capteur nécessite une passerelle LoRawan (vers WiFi, Ethernet, 4G, etc) pour récupérer les informations sur internet, voir articles conseillés.

L'électrovanne et le capteur de débit sont uniquement prévus pour un travail avec de l'eau.

Pour des raisons de réglementation aérienne, ce produit ne peut pas être exporté.

• Alimentation :
  - via 2 accus 18650 3,7 Vcc intégré
  - charge via panneau solaire intégré (5 Vcc/2 W)
• Interface LoRaWAN :
  - protocole : LoRaWAN 1.0.3 OTAA (classe C)
  - fréquence : EU868
  - portée théorique :
      - en milieu urbain : 2 km
      - en milieu dégagé : 5 km
  - sensibilité : -137 dBm
  - puissance de transmission : 22 dBm
• Mesure de début : 0 à 1,75 mPa
• Filetage : G1/2 (20 mm)
• Connecteur RP SMA femelle pour antenne (incluse)
• Indice de protection : IP67
• Montage mural (visserie non incluse)
• Température de service : -40 à 85 °C
• Dimensions : 115 x 85 x 35 mm
