Testeurs de réseaux

Appareil permettant de vérifier, de localiser et de déterminer si (et l'endroit où) un câble est coupé. Applications: vérification des liaisons filaires lors de la pose, l’extension ou la modification d’installations de câblages: téléphone, réseaux locaux, systèmes de sécurité et d’alarmes, installations audio/vidéo, liaisons capteur-transmetteur, éclairage, câbles TV, répartiteurs coaxiaux, etc. L’ensemble comprend un émetteur/générateur de tonalité, un récepteur compatible avec signal sonore et visuel et un étui souple.

Générateur de tonalité:
alimentation: 1 pile 9 Vcc (non incluse)
forme d'onde de sortie: ondes carrées ±3,5 Vpp
simple fréquence audio: ±1500 Hz
double fréquence audio: ±1300 Hz - 1700 Hz
dimensions: 145 x 35 x 25 mm

Récepteur:
alimentation: 1 pile 9 Vcc (non incluse)
volume: ±100 dB
sensibilité de réception maxi: > 30 mV
dimensions: 238 x 43 x 26 mm

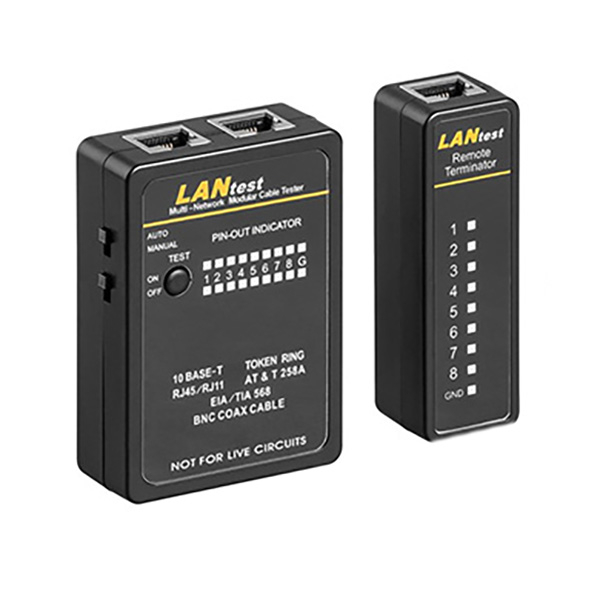

Ce testeur de câble économique s’utilise pour identifier les câblages à base de connecteurs RJ10, RJ11, RJ12 et RJ45. L’appareil permet de vérifier si le câblage est ouvert, court-circuité, croisé, etc.

L’émetteur envoie les signaux dans les 9 fils et le récepteur indique l’ordre de réception selon le type de câblage. L’ensemble comprend un émetteur, un récepteur et un mode d’emploi en français.

Possibilité de tester des câbles jusqu’à 100 mètres
Indications par leds
Test de la prise de terre
Test de câbles RJ-45, RJ10, RJ11 et RJ12
Alimentation: pile 9 V (non fournie)
Consommation: 25 mA
Fonctionnement automatique (pas de mode manuel)
Interrupteur de test rapide et lent
Dimensions:
- 102 x 60 x 25 mm
- 102 x 34 x 25 mm

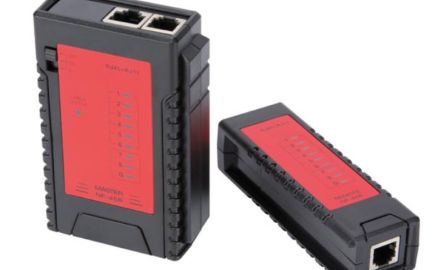

Testeur de câbles compatible avec les cordons RJ45, RJ11, BNC et USB A - mini-USB B. L’appareil permet de vérifier si le câblage est ouvert, court-circuité, croisé, etc.

Le récepteur peut se détacher du module (voir photo), ce qui facilite le test de câbles de grandes longueurs.

Livré avec adaptateur BNC/BNC et mode d'emploi en français. Cet appareil sert à tester des câbles avec des connexions droites, il ne convient pas pour des connexions inversées ou croisées.

Alimentation: pile 9 Vcc (non incluse)
Indications: à leds
Fonctionnement automatique.
Longueur maxi: 200 mètres
Types de câbles testés:
- câbles modulaires RJ11, RJ12 et RJ45
- câbles BNC coaxiaux
- câbles USB - mini-USB
Dimensions: 158 x 85 x 27 mm

Le TESTIFIER est un appareil d'identification et de vérification conçu pour les installations filaires que l'on trouve dans les maisons ou dans les bâtiments. Les installations de câbles TV, vidéo, téléphone, audio, alarme, sécurité, réseaux domotique et informatique, peuvent tous être examinés et localisés en utilisant ce testeur.

Il vérifie les câbles réseaux blindés ou non blindés de catégorie 3/4/5/5E/6 et coaxiaux. Le TESTIFIER et son récepteur sont équipés de prises RJ11, RJ45 et Coax permettant d'identifier et de débugger les fils permutés, les fils non connectés, les paires inversées, les courts-circuits, les mauvais câblages, les inversions, les coupures, les croisements, jusqu'à une longueur de 300m.

Il utilise un écran large pour afficher des informations claires montrant toutes les erreurs pouvant provenir des différents types de câbles. Il donne des informations sur les tensions de lignes et affiche un message de réussite ou d'échec après chaque test. Un récepteur est fourni avec le testeur pour permettre de vérifier les prises téléphoniques, coaxiales et réseaux. Pour le repérage facile de plusieurs câbles, il peut fonctionner avec 20 bouchons optionnels en indiquant leurs numéros ID connectés à l'autre bout de la ligne.

Livré avec câble RJ12, pinces crocodiles et fiche coaxiale d'identification.
Alimentation : pile 9V (non incluse).
Dimensions: 145 x 65 x 35 mm.
