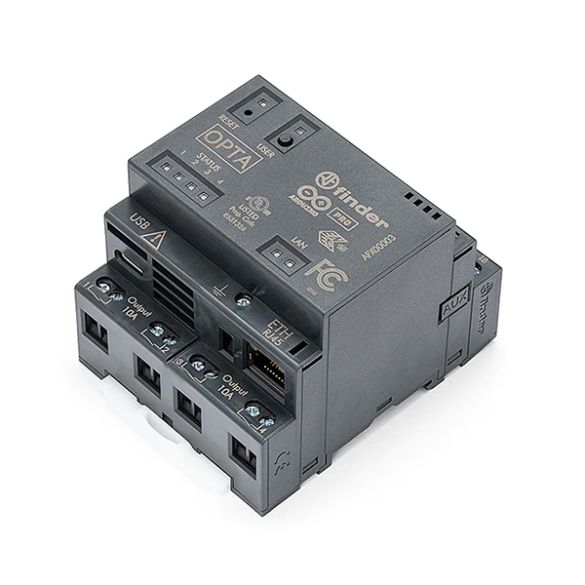

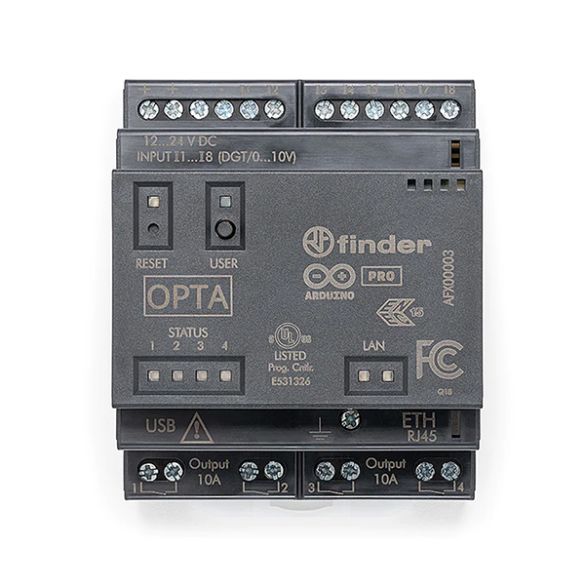

Arduino Opta Lite AFX00003

Présentation et fonctionnalités :

Arduino Opta Lite est un micro-automate sécurisé, facile à utiliser et doté de capacités IoT industrielles. Ce module utilisable sur rail-DIN comporte 4 sorties relais et 8 entrées analogiques/digitales.

Son puissant processeur STM32H747XI combinant un Cortex-M7 et un Cortex-M4 permet de contrôler un projet en temps réel et de mettre en œuvre des applications de maintenance prédictive.

Conçu conjointement entre Arduino et Finder, ​​ce module donne la possibilité aux professionnels d'étendre leurs projets d'automatisation tout en tirant parti de l'écosystème Arduino. Prenant en charge à la fois les croquis Arduino et des API plus standards, notamment LD (Ladder Logic Diagram) et FBD (Function Block Diagram).

Fiable par conception, grâce aux certifications industrielles et à l'expertise de Finder en matière de technologie de commutation.

Programmation et communication :

L'Opta Lite conserve la simplicité de déploiement des produits de la gamme Arduino Pro grâce à un vaste choix de librairies et d'exemples Arduino disponibles.

La programmation s'effectue via le port USB Type-C  :
- avec l'IDE Arduino 2.0 depuis le port USB Type-C.
- avec Arduino PLC IDE via 5 API : LD, FBD, ST, SFC et IL

Le module Opta peut être mis à jour de manière sécurisée et est gérable dans le Cloud.

Un guide d'utilisation, uniquement en anglais, est disponible sur le site d'Arduino.

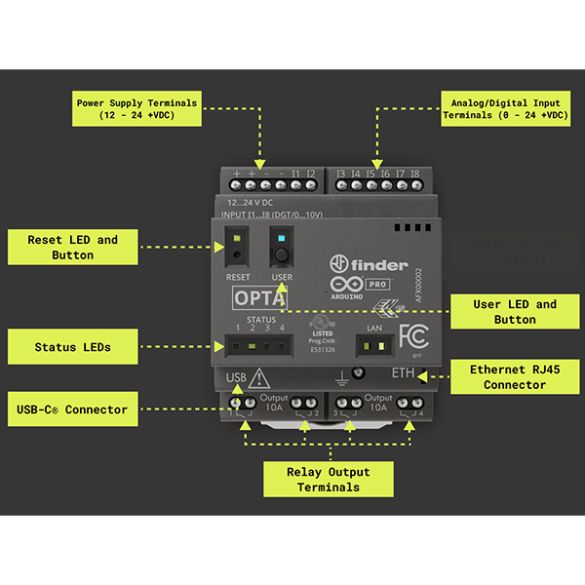

Connectique :

Le module Opta Lite comprend plusieurs interfaces :
- 4 x relais à sortie NO 2300 W prévu pour faire commuter des charges importantes
- 8 x entrées digitales/analogiques permettant d’interagir avec d'autres modules, capteurs, etc.
- 1 x port USB Type-C : programmation, USB hôte et périphérique

Le module Opta s'alimente avec une tension comprise entre 12 et 24 Vcc à connecter sur un bornier à vis, (voir 14911).

Exemple d'application :

Gestion de convoyeur, surveillance industrielle en temps réel, maintenance prédictive, etc.

Remarques :

Le port USB Type-C permet une alimentation du module Opta uniquement pour la programmation et non en utilisation.

La gamme Arduino Pro Opta se décline en 3 modules (voir brochure Finder en français) :
 - version Lite : avec Ethernet
 - RS485 : version Lite avec interface RS485
 - WiFi : version la plus complète, avec interfaces RS485, WiFi et Bluetooth Low Energy

Caractéristiques :

• Alimentation : 12 à 24 Vcc sur borniers à vis
• Processeur : STM32H747XI
• Microcontrôleurs :
  - Cortex-M7 à 480 MHz
  - Cortex-M4 à 240 MHz
• Mémoire RAM : 1 MB
• Mémoire Flash : 2 MB
• Mémoire Flash QSPI : 16 MB
• Interfaces :
  - Ethernet 10/100 Mbps sur port RJ45
  - USB Type-C
• Circuit de sécurité : ATECC608B
• 8 x entrées analogiques/digitales :
     - caractéristiques entrées analogiques :
            - plage : 0 à 10 Vcc
            - résolution : 12 à 16 bits en analogique (configurable)
            - précision : ± 5 %
            - protégées contre les surtensions et les inversions de polarité
     - caractéristiques entrées digitales :
            - plage : 0 à 24 Vcc
            - fréquence maxi : 4,5 kHz
• 4 x sorties relais NO : 4 x 10 A/250 Vac
• LEDs de status :
  - état des relais
  - Ethernet
• Bouton utilisateur programmable
• Support rail DIN
• Indice de protection : IP20
• Température de service : -20 à 50 °C
• Dimensions : 88,8 x 70 x 56,8 mm

Site officiel Finder Opta
Référence : Arduino Opta Lite AFX00003
Certifications : cULus, ENEC, FCC, CE, CB et UKCA
Version d'origine, conçue et assemblée en Italie.
