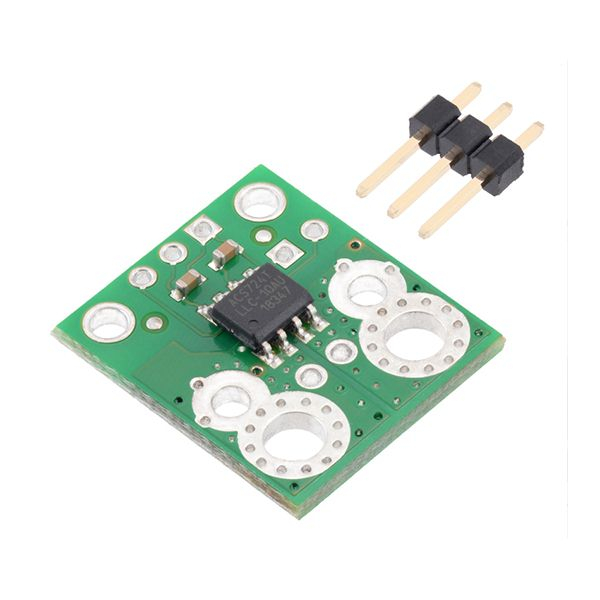

Capteur de courant 0 à 10 A 4042
Pololu
Capteur de courant 0 à 10 A 4042
Schéma ACS724

Capteur de courant 0 à 10 A 4042

Code article : 36543
Pololu

Ce capteur de courant basé sur un circuit à effet hall ACS724 ​permet de mesurer un courant continu de 0 A à 10 A. Une sortie analogique est proportionnelle au courant mesuré (500 mV pour 0 A sous 5 Vcc).

Description complète
Livraison à partir de 2,90€
14,25 € HT
17,10 € TTC
dont 0,02 € d'éco-part

Ce capteur de courant basé sur un circuit à effet hall ACS724 ​permet de mesurer un courant continu de 0 A à 10 A. Une sortie analogique est proportionnelle au courant mesuré (500 mV pour 0 A sous 5 Vcc).

Ce module est livré avec un connecteur 3 broches (non soudé).

Caractéristiques:

  • Alimentation: 4,5 à 5,5 Vcc​
  • Consommation: 14 mA
  • Plage de mesure: 0 à 10 A en courant continu
  • Plage d'utilisation: 30 Vcc maxi
  • Sensibilité: 400 mV/A à 5 Vcc
  • Précision: ± 1,5 %
  • Shunt: 1,2 mΩ
  • Bande passante: 120 kHz
  • T° de service: - 40 à + 150 °C
  • Dimensions: 18 x 20 x 3 mm

​Référence Pololu: 4042
