Courant

Capteur de courant alternatif auto-alimenté. Une seule des 2 phases doit passer dans le trou central (sinon la valeur lue sera égale à 0).

Plage de mesure: 0 à 5 A
Sortie: 0 à 1 V (résistance de charge intégrée)
Non-linéarité: ±1%
Dimensions ouverture: 13 x 13 mm
Dimensions: 58 x 33 x 22 mm
Diamètre du câble: 1 cm maxi
Sortie: fiche jack 3,5 mm
T° de service: -25 à +70 °C

Capteur de courant alternatif auto-alimenté. Une seule des 2 phases doit passer dans le trou central (sinon la valeur lue sera égale à 0).

Plage de mesure: 0 à 30 A
Sortie: 0 à 1 V (résistance de charge intégrée)
Non-linéarite: ±1%
Dimensions ouverture: 13 x 13 mm
Dimensions: 58 x 33 x 22 mm
Diamètre du câble: 1 cm maxi
Sortie: fiche jack 3,5 mm
T° de service: -25 à +70 °C

Capteur de courant alternatif auto-alimenté. Une seule des 2 phases doit passer dans le trou central (sinon la valeur lue sera égale à 0).

Plage de mesure: 0 à 100 A
Sortie: 0 à 33 mA
Non-linéarite: ±3%
Dimensions ouverture: 13 x 13 mm
Dimensions: 58 x 33 x 22 mm
Diamètre du câble: 1 cm maxi
Sortie: fiche jack 3,5 mm
T° de service: -25 à +70 °C

Capteur de courant basé sur le circuit INA219B permettant de mesurer un courant continu jusqu'à 3,2 A avec une résolution de 0,8 mA (jusqu'à 26 Vcc).

Il communique avec un microcontrôleur Arduino ou compatible via le bus I2C et est équipé d'un shunt de 0,1 Ω (chute de tension de 320 mV pour 3,2 A).

L'utilisation de ce module nécessite la soudure d'un connecteur inclus et d'un bornier inclus en fonction de l'utilisation.

Alimentation: 5 Vcc
Plage de mesure: jusqu'à 3,2 Acc
Résolution: 0,8 mA
Précision: ±1%
Shunt: 0,1 Ω 1% 2 W
Dimensions: 26 x 22 x 13 mm
Référence fabricant: 904

Capteur d'intensité basé sur un ACS714 permettant de mesurer un courant de -5 A à +5 A. Une sortie analogique est proportionnelle au courant mesuré (2,5 V pour 0 A).

Remarque: nécessite un cordon JST 3 broches non inclus pour le raccordement du module.

Alimentation: 5 Vcc
Consommation: 10 mA
Plage de mesure: -5 A à +5 A en AC ou DC
Sensibilité: 185 mV/A
Shunt: 1,2 mΩ
T° de service: -40 à +85 °C
Dimensions: 28 x 21 x 13 mm
Référence Microbot: MR003-006.2

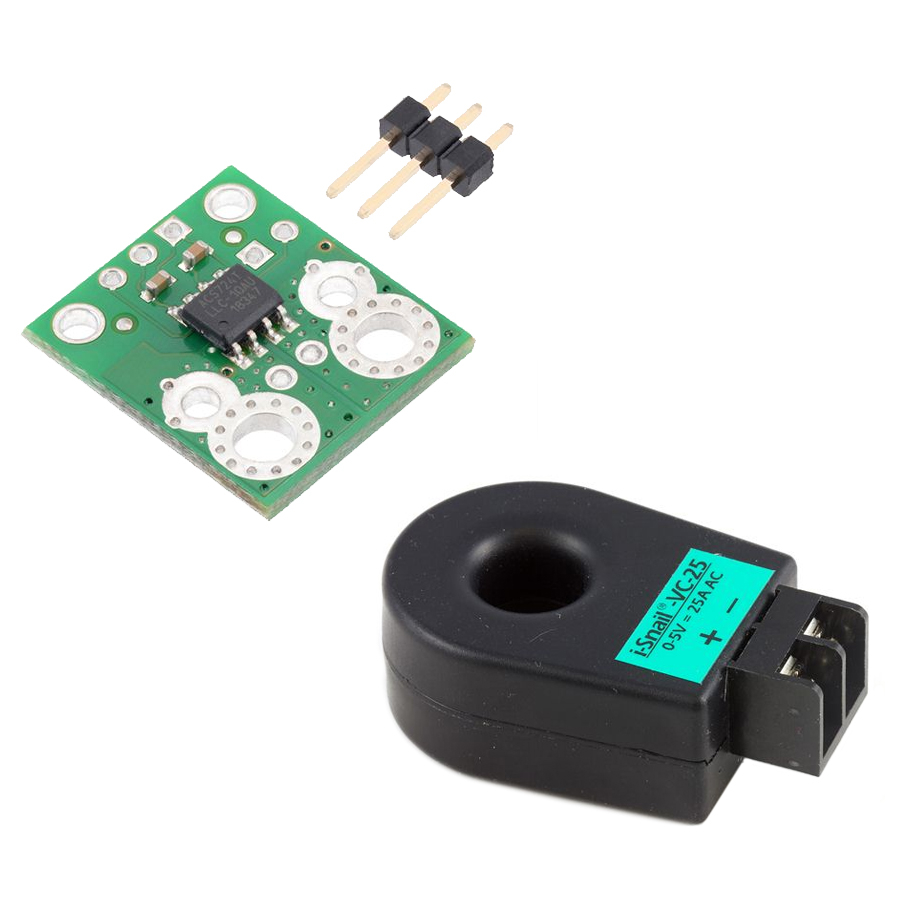

Capteur de courant basé sur un ACS711 permettant de mesurer un courant de -12,5 A à +12,5 A. Une sortie analogique est proportionnelle au courant mesuré (1,65 V pour 0 A sous 3,3 V).

L'utilisation du module nécessite la soudure du connecteur droit inclus (en fonction de l'utilisation).

Alimentation: 3,3 à 5 Vcc
Consommation: 5,5 mA maxi
Plage de mesure: -5 A à +5 A en AC ou DC
Sensibilité: 110 mV/A
Shunt: 1,2 mΩ
T° de service: -40 à +85 °C
Dimensions: 28 x 21 x 13 mm
Référence Microbot: MR003-009.2

Ce capteur de courant basé sur un circuit à effet Hall ACS711EX permet de mesurer un courant de -15,5A à +15,5A. Une sortie analogique est proportionnelle au courant mesuré (2,5 V pour 0 A). Un connecteur 5 broches est inclus (non soudé).

Alimentation: 3,3 à 5,0 Vcc
Consommation: 4 mA
Plage de mesure: -15,5 A à +15,5 A en AC ou DC
Plage d'utilisation: 30 Volts maxi
Sensibilité: 136 mV/A à 5 Vcc (90 mV/A à 3,3 Vcc)
Précision: ±5 %
Shunt: 0,6 mΩ
Bande passante: 100 kHz
T° de service: -40 à +125 °C
Dimensions: 21 x 18 x 3 mm
Référence fabricant: 2452

Ce capteur de courant basé sur un circuit à effet Hall ACS711EX permet de mesurer un courant de -31 A à +31 A. Une sortie analogique est proportionnelle au courant mesuré (2,5 V pour 0 A sous 5 Vcc). Un connecteur 5 broches est inclus (non soudé).

Alimentation: 3,3 à 5,0 Vcc
Consommation: 4 mA
Plage de mesure: -31 A à +31 A en AC ou DC
Plage d'utilisation: 30 Volts maxi
Sensibilité: 68 mV/A à 5 Vcc (45 mV/A à 3,3 Vcc)
Précision: ±4 %
Shunt: 0,6 mΩ
Bande passante: 100 kHz
T° de service: -40 à +125 °C
Dimensions: 21 x 18 x 3 mm
​Référence fabricant: 2453

Ce capteur de courant basé sur un circuit à effet Hall ACS709 permet de mesurer un courant de -75 A à +75 A. Une sortie analogique est proportionnelle au courant mesuré (2,5 V pour 0 A sous 5 Vcc). Un connecteur 8 broches est inclus (non soudé).

Alimentation: 3,3 à 5,0 Vcc
Consommation: 11 mA
Plage de mesure: -75 A à +75 A en AC ou DC
Plage d'utilisation: 30 Volts maxi
Sensibilité: 28 mV/A à 5 Vcc (18,5 mV/A à 3,3 Vcc)
Précision: ±2 %
Shunt: 1,1 mΩ
Durée de mesure maxi:
- ±75 A: courants transitoires
- ±50 A: 20 secondes maxi
- ±37 A: 150 secondes maxi
​- <30 A: en continu (prévoir refroidissement)
Bande passante: 100 kHz
T° de service: -40 à +125 °C
Dimensions: 21 x 18 x 3 mm
Référence fabricant: 2199

Ce module compatible Grove mesure l'intensité d'un courant alternatif d'un conducteur passant à travers le capteur TA12-200. Celui-ci convertit le signal alternatif en un signal de petite amplitude exploitable par une carte Arduino ou compatible.

Ce module se raccorde sur une entrée analogique du Grove Base Shield ou du Mega Shield via un câble 4 conducteurs inclus.

Interface: compatible Grove
Plage de mesure: 0 - 5 A alternatif
Courant de sortie: 0 - 2,5 mA
Dimensions: 20 x 40 mm
Température de travail: -40°C à +85°C
Connectique non compatible avec Tinker Kit
Référence Seeedstudio: 101020027 (remplace SEN23931P)

Ce module Phidgets doit être inséré en série dans le circuit à mesurer. Il est équipé de 2 sorties qui permettent de mesurer séparément le courant continu et alternatif pour les ondes de forme complexe.
Le module se raccorde sur la carte d'interface 8/8/8 1018, 1019, 1073, 1203, etc.
Livré avec câble de raccordement.

Alimentation: 4,5 à 5,5 Vcc
Consommation maxi: 10 mA
Impédance de sortie: 1 K
Plage de mesure:
- 0 à 30 A en alternatif (10 kHz maxi)
- -30 à +30 A en continu
Précision typique: ±1,5 % à 25°C
Dimensions: 46 x 36 x 25 mm.
Module prêt à l'emploi.

Capteur de courant alternatif auto-alimenté délivrant une tension continue 0 - 5 Vcc proportionnelle à l'intensité passant au travers du trou central (calibrage pour sinusoïde RMS). Le capteur i-Snail-VC permet d'effectuer des mesures sans alimentation externe.
Son calibrage en usine élimine les réglages et configurations et procure une bonne précision.
Un seul des 2 conducteurs doit passer dans le trou central (sinon la valeur lue sera égale à 0).
Ce capteur n'est pas ratiométrique.
Il peut se raccorder sur les cartes Phidgets 8/8/8 1018, 1019, 1073, 1203, etc à l'aide des câbles 3002 ou 3004. Livré avec fixation.

Alimentation: auto-alimenté
Plage de mesure: 0 à 10 A
Tension de sortie: 0 - 5 Vcc (maxi 6,5 Vcc)
Sortie linéaire jusque 6 Vcc
Précision: 0,5% fs
Diamètre maxi du câble: 6,5 mm
Dimensions: 64 x 41 x 23 mm

Capteur de courant alternatif auto-alimenté délivrant une tension continue 0 - 5 Vcc proportionnelle à l'intensité passant au travers du trou central (calibrage pour sinusoïde RMS). Le capteur i-Snail-VC permet d'effectuer des mesures sans alimentation externe.
Son calibrage en usine élimine les réglages et configurations et procure une bonne précision.
Un seul des 2 conducteurs doit passer dans le trou central (sinon la valeur lue sera égale à 0).
Ce capteur n'est pas ratiométrique.
Il peut se raccorder sur les cartes Phidgets 8/8/8 1018, 1019, 1073, 1203, etc à l'aide des câbles 3002 ou 3004. Livré avec fixation.

Alimentation: auto-alimenté
Plage de mesure: 0 à 25 A
Tension de sortie: 0 - 5 Vcc (maxi 6,5 Vcc)
Sortie linéaire jusque 6 Vcc
Précision: 0,5% fs
Diamètre maxi du câble: 6,5 mm
Dimensions: 64 x 41 x 23 mm

Capteur de courant alternatif auto-alimenté délivrant une tension continue 0 - 5 Vcc proportionnelle à l'intensité passant au travers du trou central (calibrage pour sinusoïde RMS). Le capteur i-Snail-VC permet d'effectuer des mesures sans alimentation externe.
Son calibrage en usine élimine les réglages et configurations et procure une bonne précision.
Un seul des 2 conducteurs doit passer dans le trou central (sinon la valeur lue sera égale à 0).
Ce capteur n'est pas ratiométrique.
Il peut se raccorder sur les cartes Phidgets 8/8/8 1018, 1019, 1073, 1203, etc à l'aide des câbles 3002 ou 3004. Livré avec fixation.

Alimentation: auto-alimenté
Plage de mesure: 0 à 50 A
Tension de sortie: 0 - 5 Vcc (maxi 6,5 Vcc)
Sortie linéaire jusque 6 Vcc
Précision: 0,5% fs
Diamètre maxi du câble: 6,5 mm
Dimensions: 64 x 41 x 23 mm

Capteur de courant alternatif auto-alimenté délivrant une tension continue 0 - 5 Vcc proportionnelle à l'intensité passant au travers du trou central (calibrage pour sinusoïde RMS). Le capteur i-Snail-VC permet d'effectuer des mesures sans alimentation externe.
Son calibrage en usine élimine les réglages et configurations et procure une bonne précision.
Un seul des 2 conducteurs doit passer dans le trou central (sinon la valeur lue sera égale à 0).
Ce capteur n'est pas ratiométrique.
Il peut se raccorder sur les cartes Phidgets 8/8/8 1018, 1019, 1073, 1203, etc à l'aide des câbles 3002 ou 3004. Livré avec fixation.

Alimentation: auto-alimenté
Plage de mesure: 0 à 100 A
Tension de sortie: 0 - 5 Vcc (maxi 6,5 Vcc)
Sortie linéaire jusque 6 Vcc
Précision: 0,5% fs
Diamètre maxi du câble: 6,5 mm
Dimensions: 64 x 41 x 23 mm

Transformateur d’intensité dont le secondaire est constitué par le capteur tandis que le primaire est constitué par le passage dans le trou central du conducteur dont le courant est à mesurer.

Une mesure de tension de faible valeur permet de calculer la valeur du courant au primaire.

La précision de la mesure peut être améliorée en augmentant le nombre de spires au primaire.

Fréquence: 50/60 Hz
Courant primaire: 1 à 10 A
Conversion: 3,5 mV/A
Précision: ±10%
Isolation primaire: 2500 Vac
T° de service: -40 °C à +120 °C
Dimensions: 17 x 9,5 x 20 mm

Transformateur d’intensité dont le secondaire est constitué par le capteur tandis que le primaire est constitué par le passage dans le trou central du conducteur dont le courant est à mesurer.

Une mesure de tension de faible valeur permet de calculer la valeur du courant au primaire.

Fréquence: 50/60 Hz
Courant primaire: 5 à 50 A
Précision: ±10%
Isolation primaire: 2500 Vac
T° de service: -40 °C à +120 °C
Dimensions: 34 x 32 x 21 mm
