Force

Ce capteur de force Phidgets permet de capter une pression jusqu'à 2 kg.
Il se raccorde sur la carte d'interface 8/8/8 1018, 1019, 1073, 1203, etc.
Livré avec câble de raccordement et coussinet pour protéger le capteur.

Alimentation: 4,5 à 5,25 V
Consommation maxi: 1,5 mA
Impédance de sortie: 3,3 kohms
Plage de mesure: jusqu' à 2 kg
Marge d'erreur: ±10%.

Capteur de force résistif très utilisé dans la robotique, très facile d'utilisation. Il peut par exemple faire varier une tension de 0 à 5 Vcc en l'associant à une résistance de 10 K, il fait varier la tension proportionnellement à la force appliquée. Au repos sa résistance est très grande, celle-ci diminue très fortement lors d'une pression sur le capteur.

Applications: détection de présence, d'objets ...
Dimensions: 45 x 7 mm (épaisseur < 1mm )

Capteur de force résistif très utilisé dans la robotique et très facile d'utilisation. La résistance se situe au-dessus de 1 MΩ sans charge et baisse en-dessous de quelques centaines d'ohms lors d'une pression maximale. Ce capteur se raccorde notamment sur les cartes 1121 ou 1134.

Plage de mesure: 20 g à 2 kg
Précision: 5% à 25% selon utilisation
Applications: détection de présence, d'objets ...
Durée de vie: 10 millions de cycles
Epaisseur: <  1 mm
Dimensions: 21 x Ø8 mm

Capteur de force résistif très utilisé dans la robotique et très facile d'utilisation. La résistance se situe au-dessus de 1 MΩ sans charge et baisse en-dessous de quelques centaines d'ohms lors d'une pression maximale. Ce capteur se raccorde notamment sur les cartes 1121 ou 1134.

Plage de mesure: 20 g à 2 kg
Applications: détection de présence, d'objets ...
Durée de vie: 10 millions de cycles
Epaisseur: < 1 mm
Dimensions: 56 x Ø19 mm

Capteur de force résistif très utilisé dans la robotique et très facile d'utilisation. Très grande résistance au repos. Celle-ci diminue très fortement lors d'une pression sur le capteur. Ce capteur se raccorde notamment sur les cartes 1121 ou 1134.

Plage de mesure: 100 g à 2 kg
Applications: détection de présence, d'objets ...
Durée de vie: 10 millions de cycles
Epaisseur: 0,46 mm
Dimensions: 56 x Ø19 mm

Capteur de force résistif très utilisé dans la robotique et très facile d'utilisation. Sa résistance est très grande au repos et diminue très fortement lors d'une pression sur le capteur. Ce capteur se raccorde notamment sur les cartes Phidgets 1121 ou 1134.

Plage de mesure: 100 g à 2 kg
Applications: détection de présence, d'objets ...
Durée de vie: 10 millions de cycles
Epaisseur: 0,46 mm
Dimensions: 44 x 83 mm

Les capteurs résistifs FlexiForce sont constitués d'un circuit imprimé flexible très fin qui peut être utilisé facilement dans la plupart des applications. Ils peuvent mesurer la force statique et dynamique existant entre deux surfaces et sont très résistants.

Ils procurent des caractéristiques de mesure, linéarité, hystérésis et sensibilité à la température meilleures que la plupart des autres capteurs de force de même type. Ces capteurs se raccordent notamment à l'adaptateur Phidgets 1120 (qui peut être connecté aux interfaces 1018, 1019, 1203 ou 1073).

Caractéristiques:
- plage de mesure: 0 - 0,45 kg
- temps de réponse: <5 µs
- linéarité: ± 3%
- répétabilité: ± 2,5% fs
- hystérésis: <4,5% fs
- partie sensitive: Ø9,5 mm
- dimension: 190 x 14 mm
- épaisseur: 0,208 mm
- t° de travail: -9°C à +60°C

Les capteurs résistifs FlexiForce sont constitués d'un circuit imprimé flexible très fin qui peut être utilisé facilement dans la plupart des applications. Ils peuvent mesurer la force statique et dynamique existant entre deux surfaces et sont très résistants.

Ils procurent des caractéristiques de mesure, linéarité, hystérésis et sensibilité à la température meilleures que la plupart des autres capteurs de force de même type. Ces capteurs se raccordent notamment à l'adaptateur Phidgets 1120 (qui peut être connecté aux interfaces 1018, 1019, 1203 ou 1073).

Caractéristiques:
- plage de mesure: 0 - 11,2 kg
- temps de réponse: <5 µs
- linéarité: ± 3%
- répétabilité: ± 2,5% fs
- hystérésis: <4,5% fs
- partie sensitive: Ø9,5 mm
- dimension: 190 x 14 mm
- épaisseur: 0,208 mm
- t° de travail: -9°C à +60°C
- Plage de mesure : 0 - 11,2 kg
- Précision : 0,5 % fs

Les capteurs résistifs FlexiForce sont constitués d'un circuit imprimé flexible très fin qui peut être utilisé facilement dans la plupart des applications. Ils peuvent mesurer la force statique et dynamique existant entre deux surfaces et sont très résistants.

Ils procurent des caractéristiques de mesure, linéarité, hystérésis et sensibilité à la température meilleures que la plupart des autres capteurs de force de même type. Ces capteurs se raccordent notamment à l'adaptateur Phidgets 1120 (qui peut être connecté aux interfaces 1018, 1019, 1203 ou 1073).

Caractéristiques:
- plage de mesure: 0 - 44,9 kg
- temps de réponse: <5 µs
- linéarité: ± 3%
- répétabilité: ± 2,5% fs
- hystérésis: <4,5% fs
- partie sensitive: Ø9,5 mm
- dimension: 190 x 14 mm
- épaisseur: 0,208 mm
- t° de travail: -9°C à +60°C
- Plage de mesure : 0 - 44,9 kg
- Précision : 0,5 % fs

La résistance de ce capteur linéaire passif varie en fonction de la force et de l'endroit où elle est appliquée sur le capteur. Il se raccorde sur 4 entrées/sorties d'un microcontrôleur type Arduino ou compatible.

Ce capteur permet de déterminer l'endroit où la force s'applique (voir la vidéo). Livré avec adhésif double face pour la fixation.

Remarques:
- nécessite une résistance externe de 4,7 kΩ à 10 kΩ non incluse en fonction de l'utilisation.
- ce capteur FSLP n'est pas un capteur de force à proprement parler et ne convient pas pour des mesures de précision.
- le soudage des fils sur le connecteur est assez délicat.

Mesure de pression: 300 kΩ à 1 kΩ
Evaluation de position: R1 + R2 varie de 1 kΩ à 1,5 kΩ/25,4 mm
Zone tactile: environ 30 x 10 mm
Dimensions capteur: 40 x 28 x 1 mm

La résistance de ce capteur linéaire passif varie en fonction de la force et de l'endroit où elle est appliquée sur le capteur. Il se raccorde sur 4 entrées/sorties d'un microcontrôleur type Arduino ou compatible.

Ce capteur permet de déterminer l'endroit où la force s'applique (voir la vidéo)

Livré avec adhésif double face pour la fixation.

Remarques:
- nécessite une résistance externe de 4,7 kΩ à 10 kΩ non incluse en fonction de l'utilisation.
- ce capteur FSLP n'est pas un capteur de force à proprement parler et ne convient pas pour des mesures de précision.

Mesure de pression: 300 kΩ à 1 kΩ
Evaluation de position: R1 + R2 varie de 1 kΩ à 1,5 kΩ/25,4 mm
Zone tactile: environ 100 x 10 mm
Dimensions capteur: 140 x 17 x 1 mm

Ensemble DFRobot constitué d'un capteur de force 1 kg à pont de Wheatstone et d'un convertisseur analogique-numérique HX711 de précision à gain sélectionnable (32, 64 ou 128).

Ce module se raccorde sur deux entrées analogiques d'une carte compatible Arduino ou directement sur le shield d'expansion E/S via les cordons inclus.

Convertisseur analogique-numérique 24 bits:
- alimentation: 2,6 à 5,5 Vcc
- consommation: < 1,6 mA
- régulateur pour capteur de force intégré
- T° de service: -40 à +85 °C

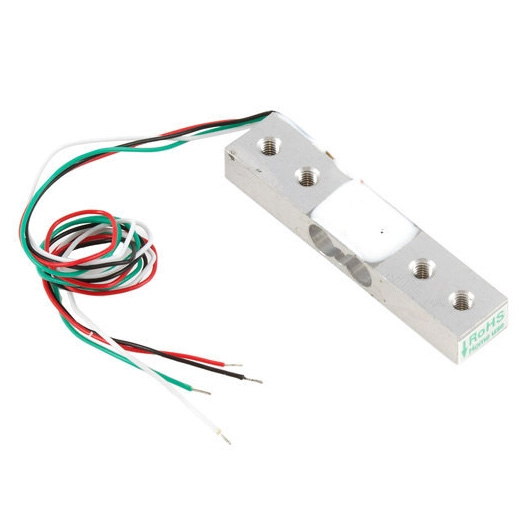

Capteur de force 1 kg:
- plage de mesure: jusqu'à 1 kg
- sortie: 1,0 ± 0,15 mV/V
- précision: 1 % de la pleine échelle
- surcharge maxi: 200% de la pleine échelle
- dimensions: 13 x 13 x 81 mm
Référence fabricant: SEN0160

Capteur à jauge de contrainte permettant de mesurer une force jusqu'à 100 g dans une seule direction. Le capteur se raccorde directement sur la carte Phidgets 1046.

La sortie s'exprime en µV/V, soit le rapport de la tension délivrée par le capteur sur la tension d'alimentation de ce capteur.

Alimentation: 5 Vcc (3 à 10 Vcc)
Plage de mesure: 0 à 100 g
Sortie: 600 µV/V
Erreur maxi: ±150 µV/V
Brochage:
- Rouge: + 5Vcc
- Noir: GND
- Vert: +
- Blanc: -
Hystérésis: 50 mg maxi
Non-linéarité: 50 mg maxi
Erreur de répétabilité: ±50 mg maxi
Effet de la température sur le zéro: 5 mg/°C
Température de fonctionnement: -10 à +40 °C
Dimensions: 35 x 15 x 5 mm

Capteur à jauge de contrainte permettant de mesurer une force jusqu'à 780 g dans une seule direction. Le capteur se raccorde directement sur la carte Phidgets 1046.

La sortie s'exprime en µV/V, soit le rapport de la tension délivrée par le capteur sur la tension d'alimentation de ce capteur.

Alimentation: 5 Vcc (3 à 10 Vcc)
Plage de mesure: 0 à 780 g
Sortie: 800 µV/V
Erreur maxi: ±100 µV/V
Brochage:
- Rouge: + 5Vcc
- Noir: GND
- Vert: +
- Blanc: -
Hystérésis: 390 mg maxi
Non-linéarité: 390 mg maxi
Erreur de répétabilité: ±390 mg maxi
Effet de la température sur le zéro: 39 mg/°C
Température de fonctionnement: -10 à +40 °C
Dimensions: 45 x 10 x 6 mm

Capteur à jauge de contrainte permettant de mesurer une force jusqu'à 5 kg dans une seule direction. Capteur avec pont de Wheatstone. Le capteur peut se raccorder directement sur la carte Phidgets 1046.

Alimentation: 5 Vcc (via la carte 1046)
Plage de mesure: 0 à 5 kg
Précision: 0,5 % de la pleine échelle
Brochage:
- Rouge: + 5Vcc
- Noir: GND
- Vert: +
- Blanc: -
Température de fonctionnement: -10 à +40 °C
Dimensions: 56 x 13 x 13 mm

Capteur à jauge de contrainte permettant de mesurer une force jusqu'à 20 kg dans une seule direction. Capteur avec pont de Wheatstone. Le capteur se raccorde directement sur la carte Phidgets 1046.

Alimentation: 5 Vcc (via la carte 1046)
Plage de mesure: 0 à 20 kg
Précision: 0,5 % de la pleine échelle
Brochage:
- Rouge: + 5Vcc
- Noir: GND
- Vert: +
- Blanc: -
Température de fonctionnement: -10 à +40 °C
Dimensions: 56 x 13 x 13 mm

Capteur à jauge de contrainte permettant de mesurer une force jusqu'à 50 kg dans une seule direction. Capteur avec pont de Wheatstone. Le capteur se raccorde directement sur la carte Phidgets 1046.

Alimentation: 5 Vcc (via la carte 1046)
Plage de mesure: 0 à 50 kg
Précision: 0,5 % de la pleine échelle
Brochage:
- Rouge: + 5Vcc
- Noir: GND
- Vert: +
- Blanc: -
Température de fonctionnement: -10 à +40 °C
Dimensions: 56 x 13 x 13 mm

Capteur à jauge de contrainte permettant de mesurer une force jusqu'à 50 kg dans une seule direction. Le capteur se raccorde directement sur la carte Phidgets 1046.

Alimentation: 5 Vcc (via la carte 1046)
Plage de mesure: 0 à 50 kg
Surcharge maxi: 60 kg
Brochage:
- Rouge: + 5Vcc
- Noir: GND
- Vert: +
- Blanc: -
Longueur du câble: 3 mètres
Fixation: M3
Température de fonctionnement: -10 à +40 °C
Dimensions: Ø25 x 11 mm

Capteur type S à jauge de contrainte permettant de mesurer une force jusqu'à 100 kg en compression ou en traction. Le capteur se raccorde directement sur la carte Phidgets 1046.

Chaque capteur est livré avec son certificat de calibration.

Alimentation: 5 Vcc (via la carte 1046)
Plage de mesure: 0 à 100 kg
Surcharge maxi: 120 kg
Brochage:
- Rouge: + 5Vcc
- Noir: GND
- Vert: +
- Blanc: -
Longueur du câble: 3 mètres
Fixation: M6
Température de fonctionnement: -10 à +40 °C
Dimensions: 62 x 52 x 12 mm

Capteur à jauge de contrainte permettant de mesurer une force jusqu'à 200 kg dans une seule direction. Le capteur se raccorde directement sur la carte Phidgets 1046.

Alimentation: 5 Vcc (via la carte 1046)
Plage de mesure: 0 à 200 kg
Surcharge maxi: 240 kg
Brochage:
- Rouge: + 5Vcc
- Noir: GND
- Vert: +
- Blanc: -
Longueur du câble: 3 mètres
Fixation: M3
Température de fonctionnement: -10 à +40 °C
Dimensions: Ø25 x 11 mm

Capteur de type S à jauge de contrainte permettant de mesurer une force jusqu'à 500 kg en compression ou en traction. Le capteur se raccorde directement sur la carte Phidgets 1046.

Chaque capteur est livré avec son certificat de calibration.

Alimentation: 5 Vcc (via la carte 1046)
Plage de mesure: 0 à 500 kg
Surcharge maxi: 600 kg
Brochage:
- Rouge: + 5Vcc
- Noir: GND
- Vert: +
- Blanc: -
Longueur du câble: 3 mètres
Fixation: M12
Température de fonctionnement: -10 à +40 °C
Dimensions: 75 x 51 x 26 mm

Capteur à jauge de contrainte permettant de mesurer une force jusqu'à 1000 kg dans une seule direction. Le capteur se raccorde directement sur la carte Phidgets 1046.

Alimentation: 5 Vcc (via la carte 1046)
Plage de mesure: 0 à 1000 kg
Surcharge maxi: 1200 kg
Brochage:
- Rouge: + 5Vcc
- Noir: GND
- Vert: +
- Blanc: -
Longueur du câble: 3 mètres
Fixation: M5
Température de fonctionnement: -10 à +40 °C
Dimensions: Ø50 x 24 mm
