Lumière

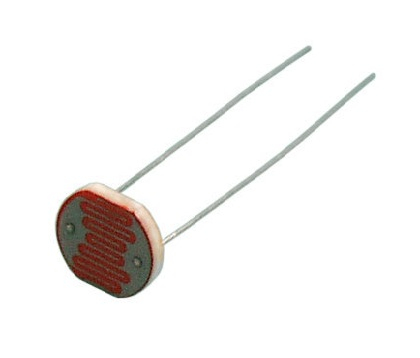

LDR au CdS présentant une résistance > 10 MΩ dans l'obscurité.
Cette résistance chute à 75...300 Ω lors de l'exposition à la lumière.

Diamètre: 4 mm
Vitesse de variation: > 200 kΩ/s.

LDR présentant une résistance > 500 kΩ dans l'obscurité.
Cette résistance chute à 24 k...72 kΩ à 10 Lux.

Diamètre: 5 mm
T° de service: -40 à +75 °C

LDR au CdS présentant une résistance > 10 MΩ dans l'obscurité.
Cette résistance chute à 75...300 Ω lors de l'exposition à la lumière.

Diamètre: 7 mm
Vitesse de variation: > 200 kΩ/s

LDR au CdS présentant une résistance > 10 MΩ dans l'obscurité.
Cette résistance chute à 75...300 Ω lors de l'exposition à la lumière.

Diamètre: 10 mm
Vitesse de variation: > 200 kΩ/s

Module basé sur une LDR et un amplificateur LM393. Le module possède une sortie digitale et une sortie analogique. La sensibilité est réglable via un potentiomètre (pour la sortie digitale). Le module se raccorde sur une entrée digitale ou analogique d'une carte Arduino ou compatible.

Fonctionnement:
- sortie digitale: la sortie passe à l'état bas lorsque le module reçoit suffisamment de lumière (seuil réglable via potentiomètre).
- sortie analogique: la sortie est inversement proportionnelle à la quantité de lumière reçue.

Alimentation: 3,3 à 12 Vcc
Sorties: Vcc, Gnd, D0 et A0
Dimensions: 38 x 14 x 8 mm

Capteur TCS3200 délivrant une fréquence en fonction de la couleur. Il est constitué de 4 filtres pour chaque couleur, la fréquence de sortie est proportionnelle à la couleur choisie.

Alimentation: 2,7 à 5,5 Vcc
Boîtier: SO-8

Ce module basé sur le capteur de lumière TEMT6000 ne réagit qu'au spectre de lumière visible. La sortie analogique varie en fonction de la quantité lumière.

L'utilisation du module nécessite le soudage d'un connecteur droit ou coudé (inclus).

Alimentation: 5 Vcc
Consommation: 0,5 mA
Température de service: -40°C à +85°C
Dimensions: 9 x 9 mm
Référence fabricant: MR003-008.1

Ce module capteur de lumière est une solution simple et pratique pour détecter le niveau de luminosité. Il communique avec un microcontrôleur type Arduino ou compatible via une liaison analogique.

Ce circuit est livré avec un cordon et un connecteur à souder en fonction de l'utilisation.

Caractéristiques:
Alimentation: 5 Vcc
Consommation: 20 mA
Angle de détection: 60 °
Signal de sortie:
 - 0,5 Vcc dans l'obscurité
 - 5 Vcc en luminosité maxi
Dimensions: 21 x 21 x 5 mm
​Référence Velleman: MM109

Ce module basé sur un capteur de lumière ambiante TEMT6000 agit comme un transistor: plus la lumière est importante, plus la tension augmente en sortie.

La sortie se raccorde sur une entrée analogique d'un microcontrôleur. Ce capteur ne réagit pas à la lumière ultraviolette ou infrarouge. Il est possible d'utiliser ce circuit sur des plaques de connexions sans soudure en ajoutant un connecteur de type MH100.

Alimentation: 3 à 5 Vcc
Bande passante: 360 à 970 nm
Température de service: -40°C à +85°C
Dimensions: 10 x 10 mm
Référence fabricant: BOB-08688
Photos CC BY-NC-SA 3.0

Ce capteur Gravity DFRobot basé sur une photorésistance au Cds permet de connaître la luminosité ambiante et délivre une tension en fonction de la lumière. Il est livré avec un cordon 3 contacts pour le raccordement

Ce module se raccorde sur une entrée analogique d'une carte compatible Arduino ou directement sur le shield d'expansion E/S via le cordon inclus.

Alimentation: 3,3 ou 5 Vcc
Sortie: 0 à 5 Vcc (en fonction de la lumière)
Dimensions: 30 x 20 x 10 mm
Référence fabricant: DFR0026

Capteur de lumière DFRobot basé sur un LX1972 permettant de mesurer la quantité lumineuse reçue. La réponse spectrale est proche de l'oeil humain, la sortie analogique varie en fonction de la quantité de lumière reçue. Un tableau de comparaison permet de choisir le capteur de lumière en fonction de l'application.

Ce module se raccorde sur une entrée analogique d'une carte compatible Arduino ou directement sur le shield d'expansion E/S via le cordon inclus.

Alimentation à prévoir: 3 à 5,5 Vcc
Plage de mesure: 0 à 800 Lux
Sortie: 0 à 3,6 V (sous 5 Vcc)
T° de service: -40 à +80 °C
Dimensions: 30 x 22 x 7 mm
Référence fabricant: SEN0172

Capteur de lumière DFRobot basé sur un TEMT6000 permet de mesurer la quantité lumineuse reçue. La réponse spectrale est proche de l'oeil humain, la sortie analogique varie en fonction de la quantité de lumière reçue. Un tableau de comparaison permet de choisir le capteur de lumière en fonction de l'application.

Ce module se raccorde sur une entrée analogique d'une carte compatible Arduino ou directement sur le shield d'expansion E/S via le cordon inclus.

Alimentation: 3,3 à 5,5 Vcc
Plage de mesure: 0 à 5000 Lux
Sortie: 0 à 5 V (sous 5 Vcc)
T° de service: -40 à +85 °C
Dimensions: 30 x 22 x 7 mm
Référence fabricant: SEN0043

Le module LDR de TinkerKit délivre une tension de 5 Vcc en absence de lumière et 0 Vcc en pleine lumière.

En raccordant ce module à une carte Arduino, on obtient une valeur de 0 à 1023.

Ce module est un capteur et doit donc être raccordé à 1 connecteur d'entrée sur la platine Sensor Shield.

Led verte: alimentation
Led jaune: luminosité varie en fonction de la lumière
Dimensions: 25 x 25 mm
Connectique: 1 connecteur mâle 3 broches
Code fabricant: T000090

Livrable jusqu'à épuisement du stock.

Capteur de lumière basé sur le capteur analogique GA1A12S202 permettant de mesurer une intensité lumineuse de 3 à 55000 Lux. La sortie est proportionnelle à la quantité de lumière reçue. Une résistance de 68 kΩ limite la sortie à 3 V.

L'utilisation de ce capteur nécessite la soudure du connecteur inclus en fonction de l'utilisation.

Alimentation: 2,3 à 6 Vcc
Sortie: 0 à 3 V
Plage de mesure: 3 à 55000 Lux
Capteur GA1A12S202
Dimensions: 13 x 10 x 12 mm
Référence fabricant: 1384

Capteur de lumière DFRobot basé sur un BH1750 permettant de capter l'intensité lumineuse. Il communique avec un microcontrôleur (ex: Arduino) via I2C. Un convertisseur AD 16 bits transforme le signal en sortie numérique directement exploitable sans conversion.

Applications: réglage du rétroéclairage d'afficheurs d'écrans LCD, flash, allumage automatique de phares, etc. L'utilisation du capteur nécessite la soudure du connecteur 5 contacts (inclus) ou de fils.

Alimentation: 3 à 5 Vcc
Interface I2C
Plage de mesure: 1 à 65535 lux
Précision: +/- 20%
Dimensions: 22 x 17 x 5 mm
Référence fabricant: SEN0097

Capteur de lumière basé sur le capteur TSL2591. Le gain réglable permet de mesurer une intensité lumineuse de 188 µLux à 88000 Lux. Il communique avec un microcontrôleur type Arduino ou compatible via le bus I2C.

L'utilisation de ce capteur nécessite la soudure du connecteur inclus en fonction de l'utilisation.

Alimentation: 3,3 à 5 Vcc
Signaux: 3,3/5 V
Régulateur intégré
Interface I2C (adresse 0x29 fixe)
Spectre de réponse proche de l'oeil humain
Plage de mesure: 188 µLux à 88000 Lux
Dimensions: 19 x 17 x 3 mm
Référence fabricant: 1980

Capteur de luminosité Adafruit basé sur un TSL2561 permettant de mesurer une luminosité de 0,1 à 40000 Lux. Il communique avec un microcontrôleur type Arduino via le bus I2C.

Son capteur précis couvre la lumière visible et les infrarouges grâce à plusieurs diodes. Cela signifie que vous pouvez mesurer séparément la lumière infrarouge, la lumière visible ou le spectre complet.

Il est possible d'utiliser ce circuit sur des plaques de connexions sans soudure en soudant le connecteur inclus.

Alimentation: 2,7 à 3,6 Vcc
Interface I2C
Plage de mesure: 0,1 à 40000 Lux
T° de service: -30 à +80 °C
Référence fabricant: 439

Ce capteur Gravity DFRobot basé sur un phototransistor permet de détecter un feu ou toute lumière de 760 à 1100 nm. Il délivre une tension en fonction de la lumière et est livré avec un cordon 3 contacts.

Ce module se raccorde sur une entrée analogique d'une carte compatible Arduino ou directement sur le shield d'expansion E/S via le cordon inclus.

Alimentation: 5 Vcc
Portée de détection: 20 cm à 1 m
Sortie:
- 20 cm: 4,8 V
- 100 cm: 1 V
T° de fonctionnement: -25°C à 85°C
Dimensions: 30 x 20 x 10 mm
Référence fabricant: DFR0076
