Driver de moteur pas-à-pas 2998

Code : 36586

Driver de moteur pas-à-pas 2998

Code : 36586

Imprimer l’article

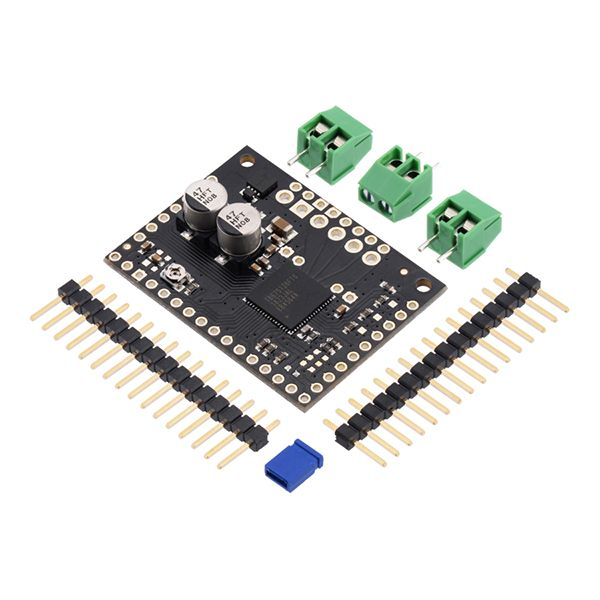

Carte de commande Pololu basée sur un TB67S128FTG de Toshiba permettant de contrôler un moteur pas-à-pas bipolaire jusqu'à 2,1 A par phase.

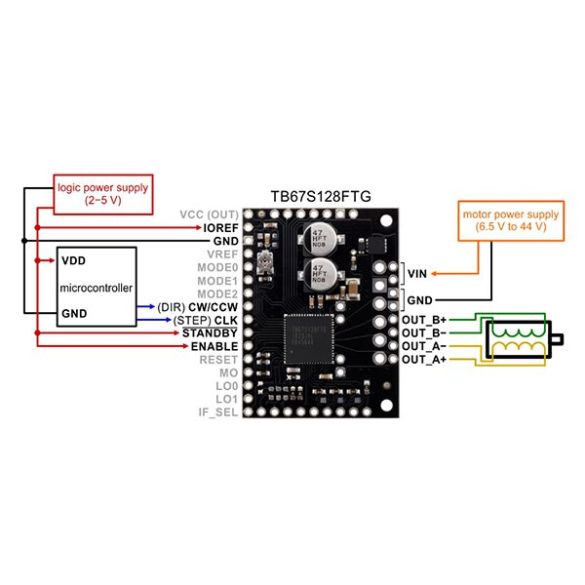

Carte de commande Pololu basée sur un TB67S128FTG de Toshiba permettant de contrôler un moteur pas-à-pas bipolaire jusqu'à 2,1 A par phase. Le contrôle s'effectue à partir d'une sortie PWM (vitesse) et d'une sortie digitale (sens de rotation) d'un microcontrôleur type Arduino ou compatible. Trois entrées permettent de sélectionner le mode de fonctionnement: pas complet, demi-pas, 1/4 pas, 1/8 pas, 1/16 pas, 1/32 pas, 1/64 pas et 1/128 de pas. L'intensité de sortie est ajustable manuellement via un potentiomètre, via une broche digitale ou via une interface SPI. Ce courant doit être inférieur à 70% de l'intensité nominale de votre moteur. Remarques: Ne pas déconnecter le moteur lorsque celui-ci est alimenté sous peine de destruction du driver. Le module est livré avec un connecteur droit et des borniers à souder soi-même suivant l'utilisation. Un échauffement important du circuit intégré est possible et normal en fonctionnement. Caractéristiques: Alimentation: - partie logique: 2 à 5,5 Vcc - partie moteur: 6,5 à 44 Vcc Sortie: 2,1 A par phase Protections contre: - les courts-circuits - les surintensités - les températures trop élevées Dimensions: 30 x 40 mm Poids: 5,7 g Référence Pololu: 2998

> Lire la suite

Paiement

Votre commande sera traitée dès réception du règlement. Différentes manières de régler :

Par carte bancaire : CB, VISA et Mastercard
Par Paypal
Par chèque bancaire français libellé en Euro
Par virement bancaire
Pour les administrations, paiement différé par mandat administratif sur présentation d’un bon de commande
Pour les sociétés, paiement différé possible sous réserve d’acceptation de notre service comptabilité. Merci de prendre contact à l’adresse suivante : contact@gotronic.fr.

Livraison

En France métropolitaine :

Lettre suivie : 2.90 € ttc (selon éligibilité des articles - +/- 4 jours - livraison gratuite à partir de 30.00 €)
Point-relais : à partir de 4.50 € ttc (en fonction du poids - 48 h - Livraison gratuite à partir de 120.00 €)
Colissimo suivi (avec / sans signature) : 7.90 € ttc / 5.90 € ttc (48 h - Livraison gratuite à partir de 180.00 €)
DPD : 7.90 € ttc (24/48 h - Entreprises et administrations uniquement - livraison gratuite à partir de 180.00 €)

Retrait possible en magasin : gratuit

En Belgique : 6.90 € ttc (gratuit à partir de 180.00 € ttc)

Autres destinations : Colissimo Expert International ou Outre-Mer (consultez votre panier pour plus de détails)

Description

Ne pas déconnecter le moteur lorsque celui-ci est alimenté sous peine de destruction du driver.
Le module est livré avec un connecteur droit et des borniers à souder soi-même suivant l'utilisation.
Un échauffement important du circuit intégré est possible et normal en fonctionnement.

Caractéristiques:

Alimentation:
- partie logique: 2 à 5,5 Vcc
- partie moteur: 6,5 à 44 Vcc
Sortie: 2,1 A par phase
Protections contre:
- les courts-circuits
- les surintensités
- les températures trop élevées
Dimensions: 30 x 40 mm
Poids: 5,7 g

Référence Pololu: 2998
