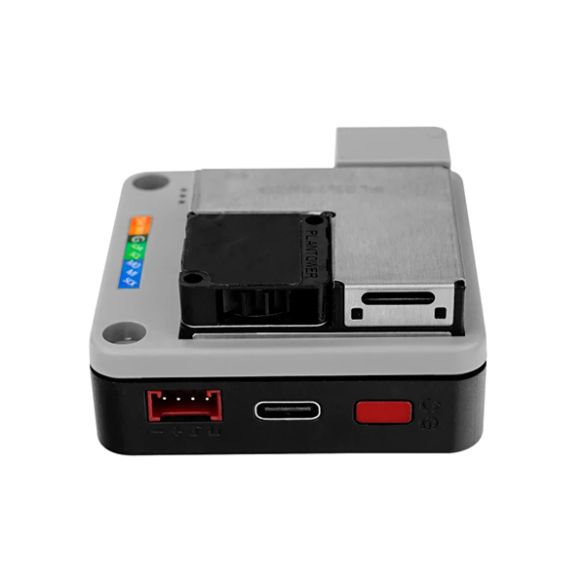

Kit mesures environnementales K023-B

Présentation et fonctionnalités :

Kit de mesures environnementales combinant un module M5 Basic Core, un capteur de qualité de l'air PMSA003 et un capteur de température et d'humidité SHT30.

Les données retournées comportent les résultats des mesures de concentration des particules PM1.0, PM2.5 et PM10.0.

Ce kit est idéal pour la réalisation d'une petite station environnementale à connecter en WiFi avec un affichage clair et lisible.

Programmation et communication :

La carte Core se programme via son port USB Type-C avec l'IDE Arduino. Un exemple de programme est disponible en fiche technique.

Connectique :

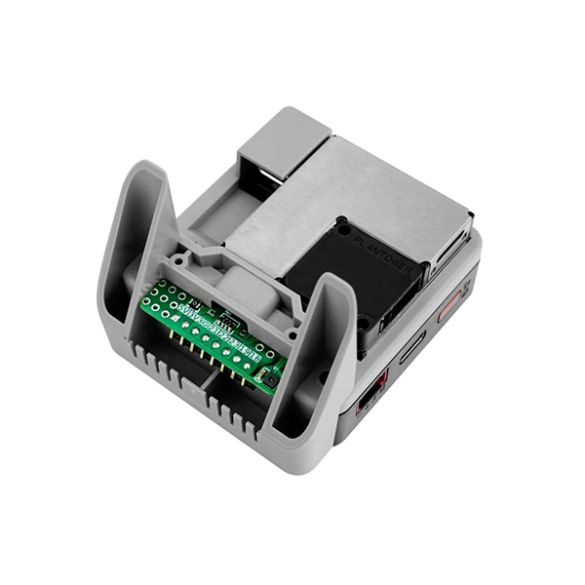

Le socle comportant le capteur de température s'insère sous le module Basic Core.

Un connecteur I2C 4 broches permet le raccordement de capteurs et modules compatibles.

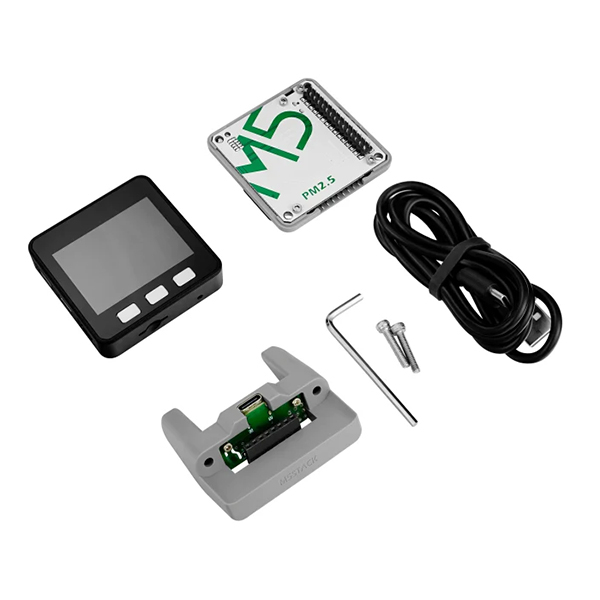

Contenu :

- 1 x module Basic Core
- 1 x socle M5 Core avec capteur SHT30
- 1 x cordon USB Type-C
- 2 x vis M3

Caractéristiques :

• Alimentation : 5 Vcc via le port USB Type-C (cordon inclus)
• Capteur de particules PMSA003 :
  - plages de mesure : 0,3 à 1,0 - 1,0 à 2,5 - 2,5 à 10 μm
  - résolution mini : 1 µg/m³
• Capteur de température et d'humidité SHT30 :
  - température : -40 à 125 °C
  - humidité : 0 à 100 %RH
• ​Afficheur: IPS 2" 320 x 240 pixels
• Microcontrôleur ESP32 :
  - microprocesseur : Xtensa 32 bits à 240 MHz
  - mémoire RAM : 520 kB
  - mémoire flash : 16 MB
  - interfaces WiFi ​2,4 GHz et Bluetooth
• Antenne intégrée
• 3 boutons-poussoirs configurables
• Lecteur de carte microSD (carte microSD non incluse, 16 Go maxi)
• Connecteur 4 broches HY2.0-4P : I2C
• Haut-parleur 1 W intégré
• Humidité de service : 0 à 90 %RH
• Température de service : -10 à 60 °C
• Dimensions : 63 x 52 x 46 mm
• Poids : 70 g

Référence M5Stack : PM2.5 Air Quality Kit (PMSA003 + SHT30) K023-B
