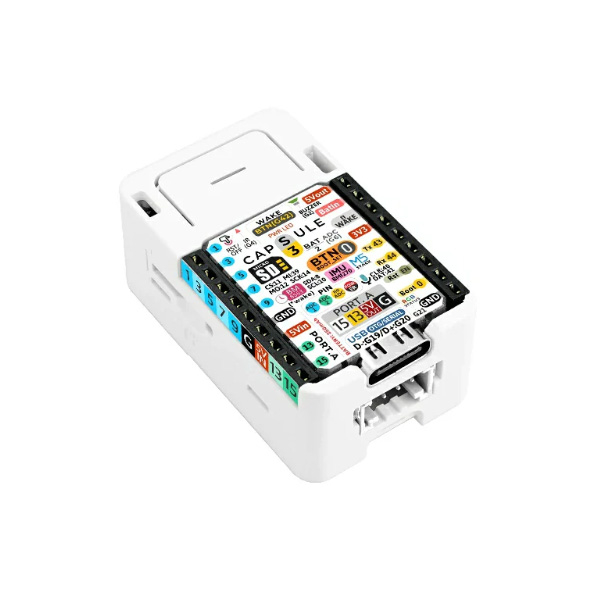

Module Capsule Kit M5StampS3 K129

Présentation et fonctionnalités :

Module de développement M5 Capsule basé sur une carte programmable StampS3, polyvalente, autonome et à faible consommation.

Ce module intègre :
- Circuit 6 DoF BMI270 (accéléromètre et gyroscope)
- Buzzer et micro
- Circuit horloge temps réel (RTC) BM8563
- Emetteur IR
- Lecteur de carte microSD (carte non incluse)

Ce module est idéal pour les applications connectés, le développement de système embarqués, le contrôle d'altitude, l'acquisition de données, etc.

Programmation et communication :

La programmation de cette carte s'effectue depuis l'IDE Arduino ou via l'IDE en blocs UIFlow via un port USB Type-C (cordon à prévoir).

Connectique :

Les E/S sont accessibles sur des rangées de connecteurs femelles (

Remarques :

Pour des raisons de réglementation aérienne, ce produit ne peut pas être exporté.

Certaines E/S sont utilisées par les capteurs du modules.

Caractéristiques :

• Alimentation :
  - 5 Vcc via le port USB Type-C
  - via accu LiPo 3,7 Vcc/250 mAh
• Consommation :
  - en fonctionnement : 144 mA
  - en veille : 35 µA
• Microcontrôleur : ESP32-S3 à 240 MHz
• Mémoires Flash : 8 MB
• Interface WiFi 2,4 GHz 802.11 b/g/n
• Antenne intégrée
• Distance émission infrarouge :
  - 180 ° : 330 cm
  - 90 ° : 48 cm
  - 45 ° : 134 cm
• Circuit RTC BM8563
  - adresse I2C : 0x51
• Circuit 6 DoF BMI270 :
  - accéléromètre 3 axes : ±2, ±4, ±8 et ±16 g
  - gyroscope 3 axes : ±125, ±250, ±500, ±1000, ±2000 °/s​
  - adresse I2C : 0x69
• 23 E/S digitales dont SPI, UART, I2C et I2S
• LED RGB programmable WS2812B
• Bouton programmable
• Température de service : 0 à 40 °C
• Dimensions : 40 x 24 x 16,2 mm
• Poids : 18,5 g

Référence M5Stack : M5Stack Capsule Kit w/ M5StampS3 K129
