Description

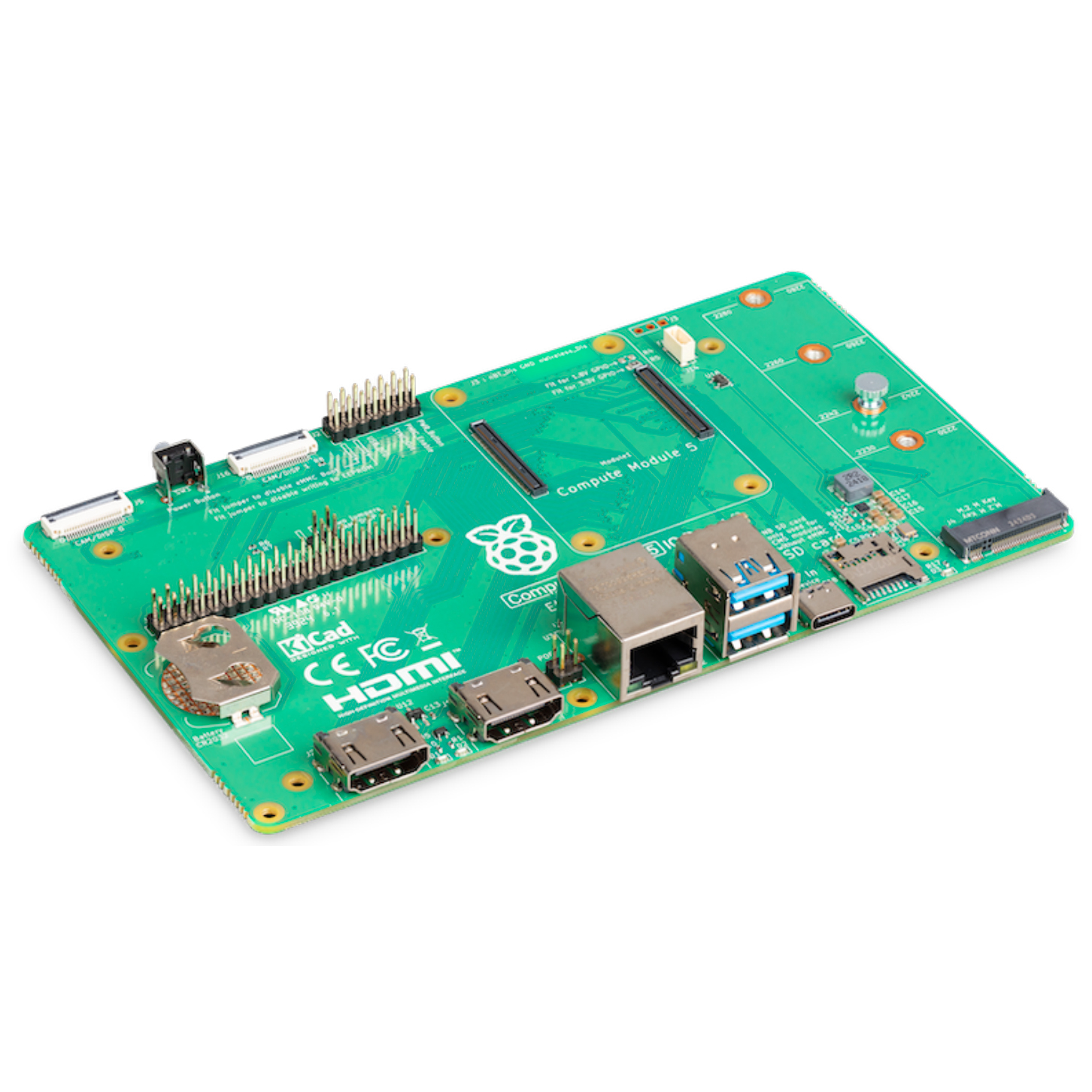

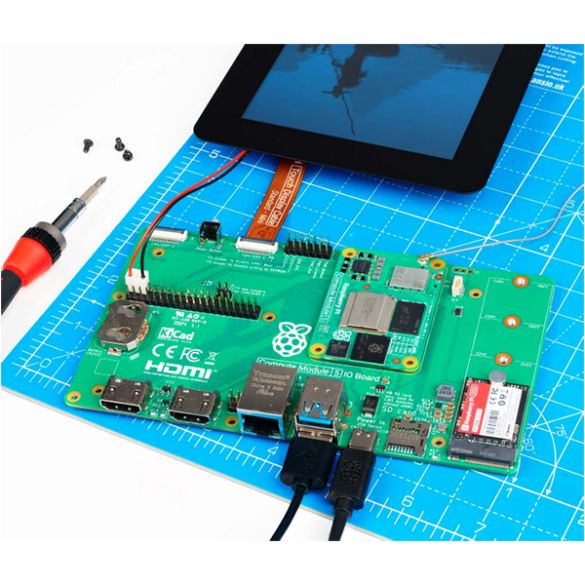

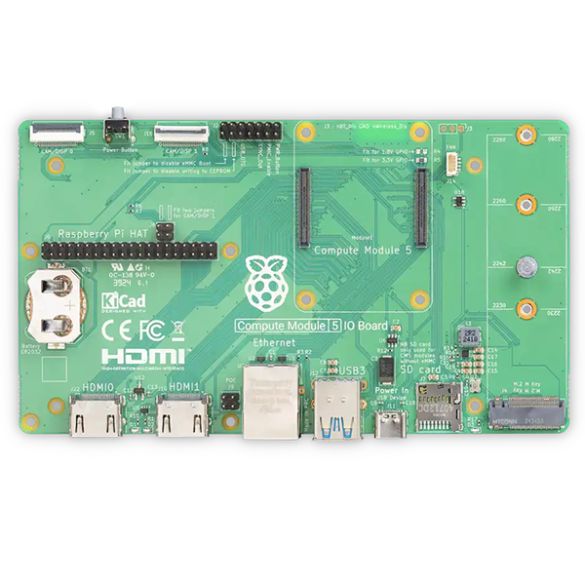

Carte mère IO Board spécialement conçue pour accueillir la Raspberry Pi 5 Compute Module.
Elle intègre l’ensemble des connecteurs et interfaces essentiels au développement de projets embarqués basés sur ce module, facilitant son intégration dans des environnements de prototypage ou industriels.
Cette carte mère modulaire assure l’alimentation du Compute Module 5 et ajoute une des connecteurs : GPIO, CSI pour caméras, Ethernet, HDMI, M.2, USB, et d’autres interfaces.
Cette carte facilite le remplacement rapide du module CM5 en cas de panne, de mise à niveau ou d’adaptation à un nouvel usage, offrant ainsi une solution souple et évolutive pour vos projets.
La carte CM5 IO intègre plusieurs cavaliers et points de soudure permettant de personnaliser son fonctionnement :
Fonctions désactivables via cavaliers :
- Boot eMMC : désactivation du démarrage sur la mémoire eMMC (nRPIBOOT)
- EEPROM : protection en écriture de l’EEPROM (EEPROM_nWP)
- Bouton d’alimentation : possibilité de désactiver le bouton ON/OFF
- USB OTG : désactivation du port USB OTG
Sélection du niveau logique des E/S :
- Configuration en 3,3 V (par défaut) ou 1,8 V
- Réglage effectué par déplacement d’une résistance à souder entre les emplacements R4 et R5
Activation du bus I2C pour CAM/DISP1 :
- Deux cavaliers doivent être placés sur J6 pour acheminer le bus I2C du GPIO vers le connecteur CAM/DISP1
- Requis si une caméra est utilisée sur ce port MIPI secondaire
Référence : Raspberry Pi Compute Module 5 IO board
Pour garantir une température de fonctionnement optimale et éviter toute surchauffe, l'utilisation du dissipateur et du coffret officiel est vivement conseillée.
Les connecteurs MIPI/CSI sont identiques à ceux du Raspberry Pi 5, mais diffèrent de ceux des générations précédentes. Une nappe adaptatrice spécifique peut être nécessaire selon le modèle de caméra utilisé.
Le lecteur microSD est réservé exclusivement aux versions Compute Module 5 Lite, dépourvues de mémoire eMMC intégrée.
- Alimentation :
- 5 Vcc via USB Type-C (voir articles conseillés)
- via le port GPIO - Support pour Raspberry Pi CM5 (non inclus)
- 2 x sorties vidéo et audio HDMI 2.0
- 2 x ports USB 3.0
- 2 x ports MIPI DSI/CSI-2 FPC 22 broches 0,5 mm pour caméras ou afficheurs compatibles
- Port GPIO 2 x 20 broches : E/S digitales, SPI, I2C et série
- Connecteur Ethernet Gigabit avec support PoE (nécessite un HAT PoE+ optionnel)
- Connecteur pour ventilateur (non inclus, voir SC1752)
- Interface M.2 Key M pour module NVMe (stockage ou autre) : formats 2230, 2242, 2260 et 2280
- Support pour carte microSD (non incluse) : uniquement pour les CM5 Lite sans eMMC
- Support pour pile CR2032 (non incluse) : pour module RTC
- USB Type-C (alimentation ou hôte et rpiboot)
- Bouton ON-OFF
- LEDs d'alimentation et d'utilisation

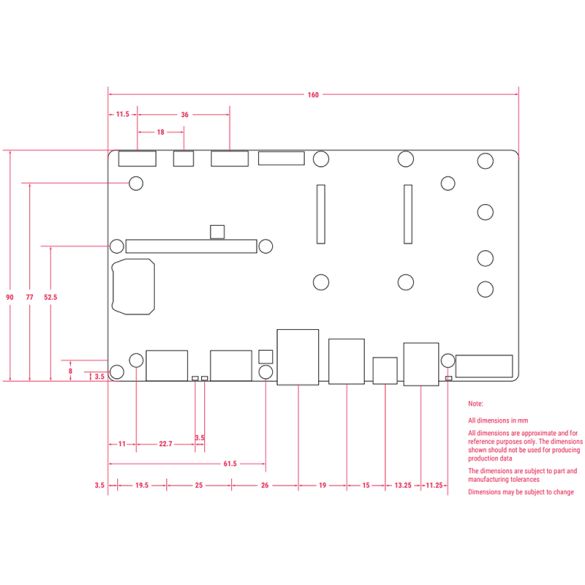

- Dimensions : 160 x 90 x 18 mm
