Description

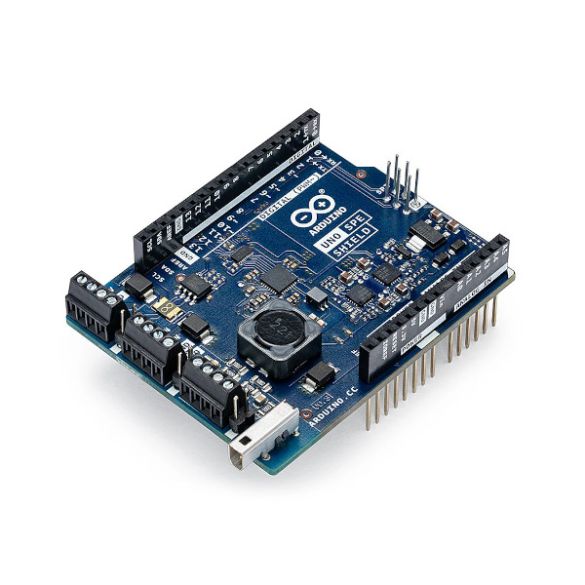

Le UNO SPE Shield est une carte d’extension conçue pour ajouter des communications industrielles RS485 et SPE à une Arduino UNO R4 (Minima ou WiFi).
L’interface RS485 offre une communication série longue distance, résistante aux perturbations électriques, adaptée aux installations industrielles. Elle permet de dialoguer avec des automates, capteurs et modules compatibles Modbus RTU.
Le SPE (10BASE-T1L) assure une liaison Ethernet sur une seule paire torsadée, de grande portée étendue et de faible consommation. Compatible Power over Data Line (PoDL), il peut transporter données et alimentation sur un même câble, idéal pour l’IoT industriel et les capteurs déportés.
La carte UNO R4 combinée à ce shield peut être programmée :
- avec l'IDE Arduino (librairies disponibles en téléchargement)
- avec Arduino Cloud
Un guide d'utilisation (en anglais) est disponible sur le site d'Arduino.
- Automatisation industrielle : liaison de capteurs, actionneurs et équipements existants via un câblage unique.
- Gestion de l’énergie : transmission des données de compteurs ou d’onduleurs vers un serveur ou une plateforme distante en SPE, avec possibilité d’utiliser les appareils RS485 déjà en place.
- Domaine automobile : interconnexion de systèmes embarqués (ADAS, multimédia, unités de contrôle) via SPE, tout en conservant la surveillance de modules RS485.
- Gestion technique du bâtiment : regroupement de l’éclairage, du chauffage/ventilation/climatisation et de la sécurité dans un système centralisé utilisant SPE et RS485.
- Prototypage IoT : développement d’appareils connectés en profitant d’un transfert de données rapide et de la compatibilité avec des périphériques existants.
Référence : Arduino UNO SPE Shield ASX00073
Version d'origine, conçue et assemblée en Italie.
Site officiel : www.arduino.cc
Le UNO SPE Shield peut fonctionner en toute sécurité avec une alimentation 24 Vc. L’Arduino UNO R4 supporte cette tension, mais une tension de 24 Vcc peut endommager une UNO R3 ou des cartes compatibles.

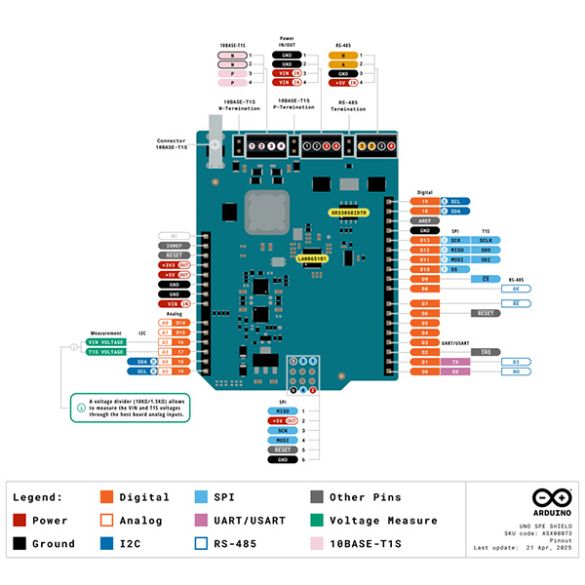

- Alimentation :
- 5 Vcc depuis l'USB de la carte Arduino R4
- 7 à 24 Vcc sur bornier T1SP (voir remarque)
- 7 à 24 Vcc sur borniers à vis VIN (voir remarque) - Consommation : 2 A
- Ethernet LAN8651B1 :
- Contrôleur Ethernet MAC-PHY 10 BASE-T1S avec SPI
- Débit : 10 Mbit/s
- Distance : 25 m maxi
- T1SP et T1SN : sur borniers à vis et connecteur dédié
- Connecteur SPE T1S dédié
- Jusqu'à 8 nœuds - RS485 XR33058 :
- RS485 half-duplex
- Débit : 20 Mbit/s (< 15 m)
- Distance : 1200 m maxi (débit réduit)
- Sur borniers à vis
- Jusqu'à 80 nœuds - Autres interfaces sur connecteurs latéraux :
- E/S digitales
- entrée analogique
- I2C, UART et SPI - LEDs d'indication : alimentation, lien SPE et RX/TX
- Température de service : -40 à 85 °C
- Dimensions : 68,85 x 53,34 mm
