Cartes Banana Pi

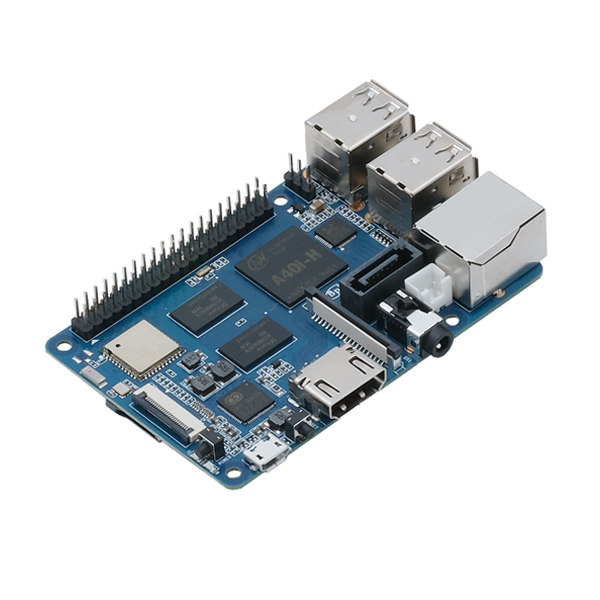

La Banana Pi est un ordinateur monocarte pouvant se connecter à un téléviseur et à un clavier. Il se boote depuis la carte SD et fonctionne sous OS Linux, Android, etc. Il est fourni sans boîtier, alimentation, clavier, écran et souris dans le but de diminuer le coût et de favoriser l'utilisation de matériel de récupération.

La carte est basée sur le Allwinner A20 ARM Cortex-A7 dual core 1GHz et est équipée d'un connecteur pour carte SD (carte non incluse), d'un port SATA, d'une sortie HDMI, d'une sortie RCA, de deux ports USB, d'un port ethernet et de connecteurs d'entrées/sorties.

Cette carte nécessite une carte SD munie d'un OS téléchargeable, une alimentation, un clavier USB, une souris USB, un boîtier et des câbles (non inclus). Pour préparer une carte SD bootable, il faut disposer d'un PC avec lecteur de carte.

Caractéristiques:
- alimentation à prévoir: 5 Vcc/2 A recommandé (via prise micro-USB)
- consommation: 250 mA
- CPU: Allwinner A20 ARM Cortex-A7 dual core 1 GHz
- GPU: Mali400MP2
- mémoire: 1 GB
- 2 ports USB 2.0
- port ethernet 10/100 base T: RJ45
- bus: SPI, I2C, série
- support pour cartes SD/MMC/SDIO
- sorties audio: HDMI et jack 3,5 mm
- sorties vidéo: HDMI et vidéo-composite
- sortie SATA
- récepteur IR
- dimensions: 96 x 74 mm

La Banana Pi M2+ est un ordinateur monocarte disposant d'une connectivité WiFi et Bluetooth 4.0. Elle se boote depuis sa mémoire eMMC ou la carte SD (non incluse) et fonctionne sous des systèmes d'exploitation adaptés tels qu'Android, Lubuntu, Ubuntu et Raspbian. Ce module est fourni sans boîtier, alimentation, clavier, écran et souris dans le but de diminuer le coût et de favoriser l'utilisation de matériel de récupération.

La version M2+ est plus performante que la Banana Pi classique. Elle est basée sur un ARM Cortex-A7 quad-core 1 GHz et est équipée d'un connecteur pour carte SD (jusqu'à 64 Go, carte non incluse), d'une mémoire eMMC de 8 Go, d'une sortie HDMI, de deux ports USB, d'un port USB OTG, d'un récepteur IR, d'un port Ethernet et de connecteurs d'entrées/sorties.

Cette carte nécessite l'installation de l'OS sur la mémoire eMMC ou sur une carte SD munie d'un OS téléchargeable, une alimentation, un clavier USB, une souris USB, un boîtier et des câbles (non inclus). Pour préparer une carte SD bootable, il faut disposer d'un PC avec lecteur de carte. Pour installer l'OS sur la mémoire eMMC, une procédure à suivre est disponible sur la fiche technique du fabricant Banani-Pi.org

Caractéristiques:
- alimentation:
   - via port micro-USB 5 Vcc/2 A (adaptateur et cordon non inclus)
   - via fiche alim 5 Vcc/2 A (adaptateur non inclus)
- CPU: ARM Cortex-A7 quad-core 1 GHz
- GPU: Mali400MP2 compatible OpenGL ES2.0, OpenCL et DirectX 9.3
- mémoire: 1 GB LPDDR3
​- mémoire eMMC: 8 GB
- 2 ports USB 2.0
- port micro-USB compatible OTG
- port Ethernet 10/100/1000 Mbps: RJ45
- WiFi: 802.11 b/g/n (AP6212)
- connecteur UFL pour antenne WiFi externe (incluse)
- Bluetooth 4.0 (AP6212)
- bus: SPI, I2C, série
- port GPIO 40 broches compatible Raspberry Pi B+
- support pour cartes micro-SD (non incluse)
- sorties audio/vidéo: HDMI
- entrée vidéo MIPI CSI pour caméra compatible
- récepteur IR
- bouton reset, d'alimentation et u-boot.
- dimensions: 65 x 65 mm
- poids: 48g
Référence Banana Pi: BPI-M2

Coffret en acrylique spécialpour Banana Pi M2 à assembler soi-même.

La carte Banani Pi M2 n'est pas incluse.

Livré avec visserie et entretoises.

Module Uno Board basé sur un ATMega328P permettant d'utiliser les shields compatibles Arduino Uno sur une Banana Pi. Il communique avec la carte Banana Pi via le bus SPI.

Alimentation: 3,3 à 4,5 Vcc
Compatible avec la plupart des shields pour Arduino Uno
Sélection entre 3,3 ou 5 Vcc par interrupteur
Interface SPI
ROM: 32 k
RAM: 2 k
Dimensions: 58 x 49 x 19 mm

Kit d'essais permettant de raccorder une carte Banana Pi sur une plaque d'essai sans soudure (non incluse). Il est basé sur un circuit TXB0108 et convertit les signaux 3,3 Vcc de la carte Banana Pi en 5Vcc.

Remarque: le module s'utilise avec la plaque d'essais 12301 non incluse (non compatible avec les autres modèles) et nécessite un cordon en nappe 2 x 13 broches non inclus.

Alimentation: 1,65 à 5,5 Vcc
Convertit les signaux 3,3 V en 5 V
Dimensions: 50 x 44 x 20 mm

Shield d'extension pour carte Banana Pi basé sur quatre 74HC595 permettant d'ajouter 32 entrées/sorties unidirectionnelles. Il communique avec la carte Banana Pi via le bus SPI.

Alimentation: 2,4 à 5 Vcc
Niveaux E/S: 3,3 V
Communication via le bus SPI
Fréquence: 100 MHz
Entrées 8 bits série
Sorties 8 bits série ou parallèle
Dimensions: 56 x 34 x 19 mm

Ce shield d'extension pour carte Banana Pi basé sur le CI PCD8574 permet d'ajouter 8 entrées/sorties bidirectionnelles. Il communique avec la carte Banana Pi via le bus I2C.

Alimentation: 2,5 à 6 Vcc
Niveaux E/S: 3,3 ou 5 V
Communication via le bus I2C (adresse sélectionnable)
Fréquence: 100 MHz
Dimensions: 41 x 35 x 19 mm

Le Shield proto pour Banana Pi est équipé d'un connecteur 26 broches et toutes les entrées/sorties sont reprises sur borniers à vis pour le prototypage.

Un espace de prototypage est prévu pour souder des composants DIP et un circuit CMS.

Dimensions: 85 x 52 mm
Module prêt à l'emploi

Boîtier de couleur noire spécialement conçu pour la carte Banana Pi.
Des ouïes d'aération sont prévues sur une face latérale et sur le couvercle.

Dimensions: 97 x 64 x 24 mm

Clavier sans fil miniature USB QWERTY 78 touches idéal pour être utilisé avec les cartes Raspberry, pcDuino, BeagleBone ou Arduino, mais également avec un PC ou un Mac. La connexion sans fil est assurée par un dongle à raccorder sur un port USB. Un espace de rangement est prévu pour le dongle dans le compartiment des piles.

Remarque: le clavier QWERTY n'est pas muni de touches avec accent, il nécessite une combinaison de touches pour écrire les accents.

Alimentation: 2 piles LR03 (incluses)
Raccordement: USB ou PS2
Dimensions: 280 x 127 x 21 mm
Température d'utilisation: 0 à 60 °C

Utilisation avec une carte Raspberry:
- changer le clavier en USA PC104
- commuter sur 'root user'
- lancer 'dpkg-reconfigure locales' et changer de en_GB.UTF-8 vers en_US.UTF-8
- lancer 'dpkg-reconfigure keyboard-configuration' et changer à nouveau le clavier en USA PC104

Support en acrylique transparent permettant la fixation de certaines cartes Raspberry, Arduino, Banana Pi et CubieBoard (voir liste de compatibilité) sur un rail DIN.

Compatibilité:
 - Arduino Uno
 - pcDuino V3 et Nano
 - Banana Pi M1+, M2, M2+, M3, DI et RI
 - Raspberry Pi A, B, B+, 2 et 3
 - CubieBoard
​ - Cubietruck
 - Beaglebone
​Dimensions: 108 x 90 x 13 mm
​
Livré avec vis et entretoises de fixation.
