Capteur de distance LIDAR TF-MINI-PLUS

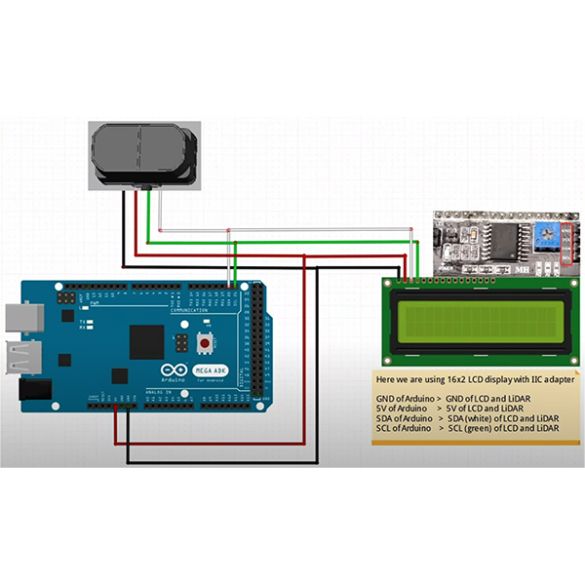

Module miniature à laser LIDAR permettant de mesurer des distances de 0,1 à 12 m. Ce module communique avec un microcontrôleur type Arduino, Raspberry Pi ou compatible via le bus I2C ou une liaison série.

Ce module IP65 est résistant à l'eau, compact, léger, très robuste et économe en énergie.

Le TFmini-Plus est très performant avec une fréquence de mesure très élevée (jusqu'à 1000 Hz) et une faible zone morte (- de 10 cm) avec de très fortes luminosités jusqu'à 70000 lux.

La mesure de distance est basée sur la méthode Time-Of-Flight ce qui permet de mesurer précisément les distances grâce à des impulsions infrarouges.

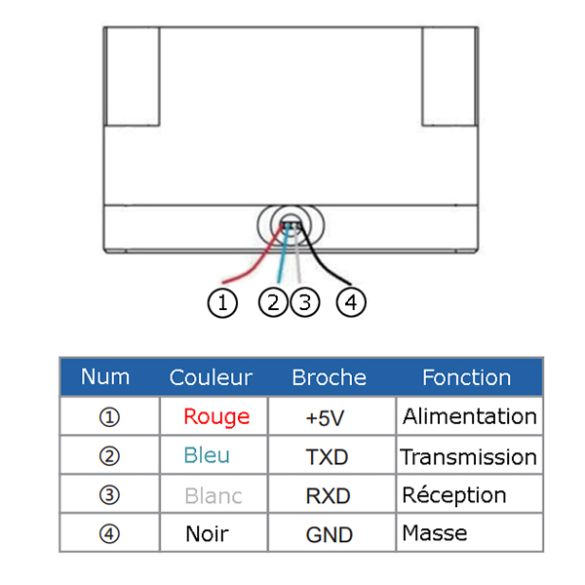

Livré avec cordon JST SH 4 broches au pas de 1 mm et adaptateur vers connecteurs mâles pour plaque de montage rapide.

Remarques: ce module s'alimente en 5 Vcc mais délivre des niveaux logiques 3,3 Vcc. Cela permet une utilisation directe sur une carte Arduino ou Raspberry Pi.

Applications: drone, robotique, mesures industrielles, maison intelligente, etc.

Caractéristiques:

• Alimentation: 5 Vcc
• Consommation: ≤ 110 mA (140 mA en pic)
• Interface: I2C et UART
• Adresse I2C: 0x10 (modifiable de 0x01 à 0x7F, voir documentation)
• Niveau logique de communication: 3,3 Vcc
• Plage de mesure: 10 cm à 12 m
• Résolution: 5 mm
• Zone morte: 10 cm
• Précision:
  ± 5 cm de 0,1 à 6 m
  ± 1 % de 6 à 12 m
• Fréquence de mesure: 1 à 1000 Hz
• Longueur d'onde: 850 nm
• Champ de vision: 3,6 °
• Indice de protection: IP65
• Longueur du cordon: 30 cm
• Connecteur: JST 4 broches 1 mm
• Dimensions: 35 x 21 x 18,5 mm
• Poids: 11 g

Référence Benaweke: TFmini-Plus
