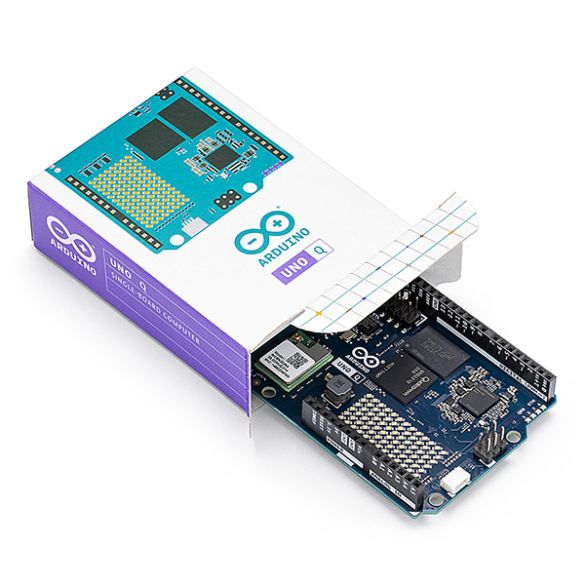

Carte Arduino Uno Q ABX00162

L’Arduino UNO Q est une carte de développement compacte, puissante et polyvalente, qui associe la simplicité de la gamme UNO à la puissance de calcul d’un processeur embarquant de l’intelligence artificielle.

Basée sur le SoC Qualcomm QCS2290 (Cortex-A53 à 2,0 GHz) accompagné d’un GPU Adreno, elle est conçue pour les projets de vision artificielle, de reconnaissance d’images, de traitement audio/vidéo en temps réel ou encore l'exécution de modèles IA directement en périphérie (edge AI).

Grâce à son accélération matérielle IA et à ses deux processeurs ISP intégrés, la UNO Q gère efficacement la capture et le traitement d’images, tout en offrant une prise en charge native des caméras, écrans et interfaces audio via le module Dragonwing QRB2210.

Compatible avec l’écosystème Arduino traditionnel (brochage UNO, shields, librairies), elle introduit également une connectique moderne : port USB Type-C, Wi-Fi 5, Bluetooth 5.1 et connecteurs rapides pour périphériques multimédia.

L’UNO Q se distingue par son double environnement de développement :
– Linux Debian côté processeur principal pour les applications complexes,
– et microcontrôleur STM32U5 pour les tâches temps réel.

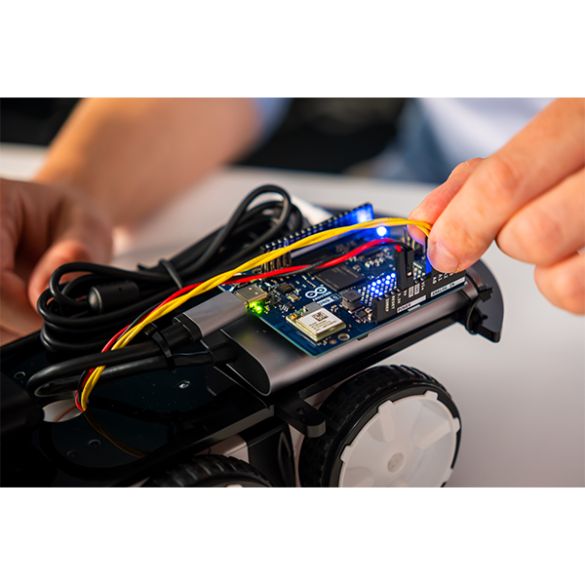

Idéale pour les projets IoT avancés, robots autonomes, systèmes connectés intelligents ou applications d’apprentissage automatique, l’UNO Q combine performance, flexibilité et simplicité de prototypage.

Arduino IDE :

• Permet de programmer le MCU STM32U5 comme une carte Arduino classique.
• Compatible avec les bibliothèques existantes (capteurs, moteurs, etc).
• Les programmes peuvent être synchronisés avec le système Linux interne.

Arduino App Lab :

• Environnement développé par Arduino pour la UNO Q.
• Permet d’écrire et d'exécuter du code Python, C++ ou Arduino dans un même espace.
• Intègre des modules IA, la gestion des caméras, du son, et la communication entre les deux processeurs.
• Orienté éducation, prototypage et IA embarquée.

L’Arduino UNO Q peut être utilisée en mode autonome (stand-alone) ou connectée à un ordinateur. Le processeur Qualcomm et le système Linux embarqué, permet d'exécuter des programmes de manière indépendante, sans dépendre d’un PC externe, idéal pour les projets IoT, robotiques ou d’IA embarquée.

Les entrées/sorties de l’Arduino Uno Q fonctionnent en logique 3,3 V et acceptent les signaux 5 V (5 V tolerant), sauf les broches A0 et A1 qui doivent impérativement rester en 3,3 V.

Référence : Arduino Uno Q ABX00162
Site officiel : www.arduino.cc

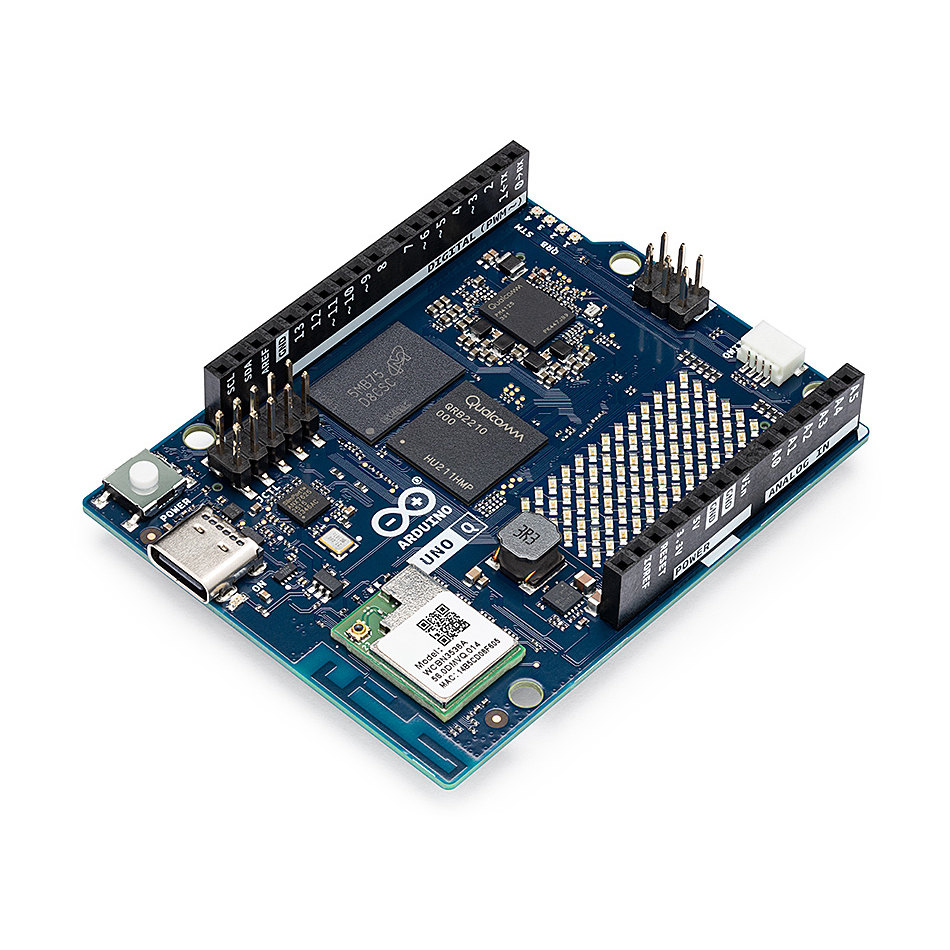

La Uno Q conserve la disposition classique des broches Arduino tout en intégrant des interfaces pour caméra, écran et audio.

• Entrées et sorties digitales (E/S) : broches compatibles avec les shields Arduino standards : 9 Axis Motion Shield, 4 Relays Shield, Motor Shield, etc.
• Communication : UART, I2C et SPI pour le dialogue avec capteurs et modules externes.
• USB Type-C : alimentation, programmation, sortie vidéo et transfert de données à haute vitesse (hub USB ou dock USB recommandé, voir articles conseillés).
• Connecteur Modulino : pour capteurs et modules des écosystèmes Modulino et Qwiic.
• Connecteur caméra MIPI-CSI : prise en charge de caméras
• Connecteur écran MIPI-DSI : sortie vidéo vers écrans tactiles
• Interface audio : entrée/sortie pour capture et restitution sonore.
• Port d’extension Dragonwing QRB2210 : permet l’accès aux interfaces avancées du QCS2290.

- Vision artificielle et détection d’objets
- Robotique intelligente
- Projets connectés
- Analyse d’images et vidéos en temps réel
- Interfaces multimédias et interactives

• Alimentation :
  - 5 Vcc/3 A maxi via USB Type-C
  - 5 Vcc via broche 5V
  - 7 à 74 Vcc via broche VIN
• Microprocesseur : Qualcomm Dragonwing QRB2210
  - microcontrôleur : ARM Cortex-A53 à 2 GHz
  - GPU : Adreno 2x ISP (13 MP + 13 MP or 25 MP) @ 30 IPS
• Microcontrôleur STM32U585 :
  - ARM Cortex-M33 à 160 MHz
  - mémoire flash : 2 MB
  - mémoire SRAM : 786 KB
• Mémoire RAM : 2 GB LPDDR4
• Mémoire de stockage : 16 GB eMMC
• Microprocesseur vidéo : Qualcomm Dragonwing QRC2210 :
• Connectivité sans fil :
  - Wi-Fi 2,4 et 5 GHz
  - Bluetooth 5.1
  - antenne intégrée
• Interfaces :
  - connecteurs latéraux compatibles Arduino Uno
  - connecteurs haute vitesse (vision, audio et affichage)
  - connecteur Qwiic pour Modulino - Qwiic et Stemma QT
• Entrée micro - sortie HP - sortie ligne sur JMISC
• USB Type-C :
  - Power Delivery
  - sortie vidéo
  - connexion de périphériques
  - nécessite HUB USB Type-C
• Matrice à 8 x 13 LEDs bleues
• 4 x LEDs RGB configurables
• Bouton-poussoir utilisateur
• Système d'exploitation : Linux Debian
• ROS : Arduino Core sur Zephyr OS
• Supporte Docker
• Compatibilité Arduino App Lab :
  - Windows 10 ou supérieur (64 bits)
  - macOS 11 ou supérieur (64 bits)
  - Linux Ubuntu 22.04 ou supérieur et Debian Trixie (64 bits)
• Dimensions : 68,85 x 53,34 mm
