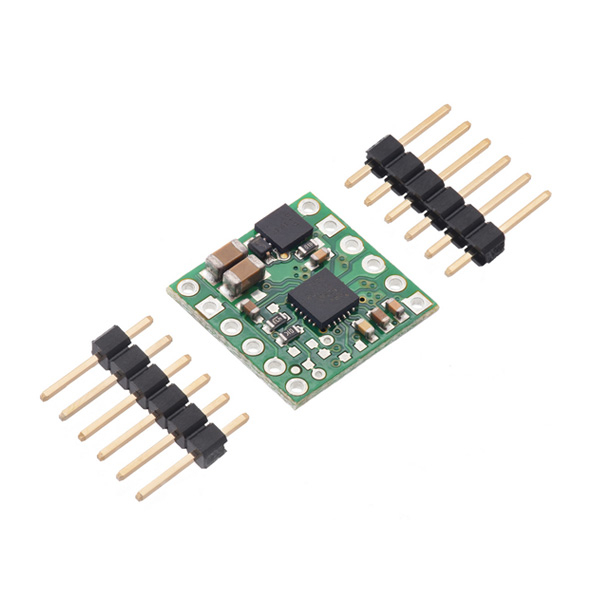

Commande moteur 1 x 1,9 A 4038
Pololu

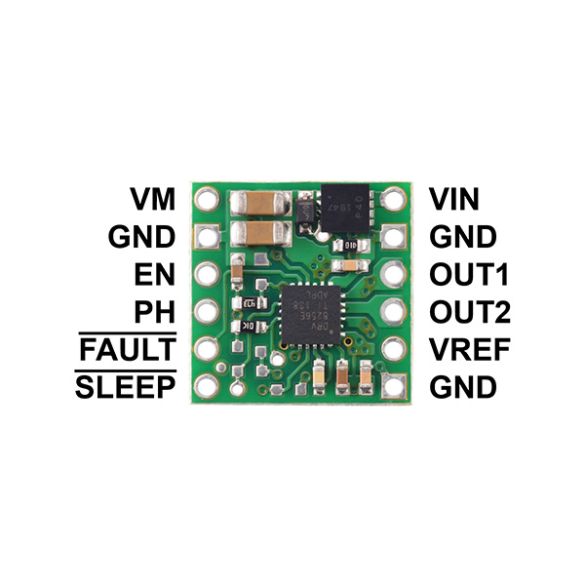

Brochage

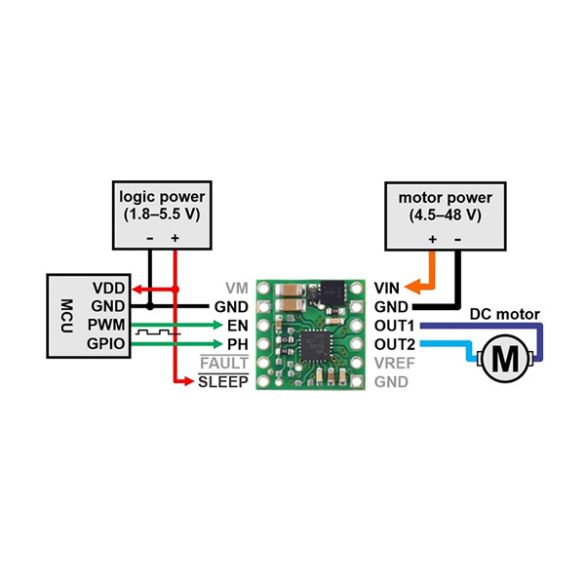

Exemple de câblage

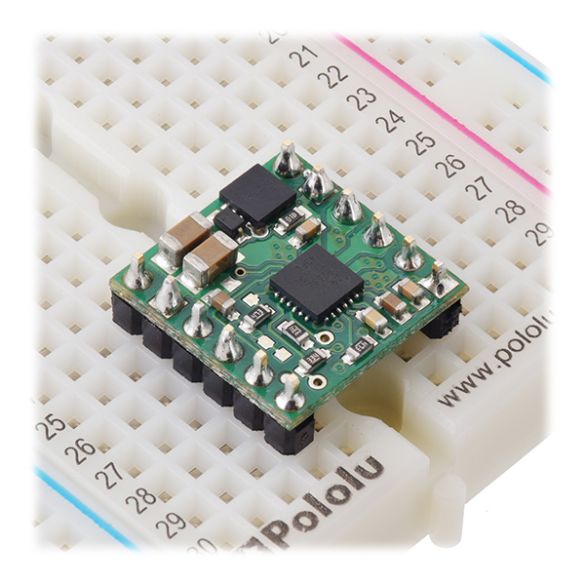

Exemple d'utilisation (plaque de montage rapide non incluse)

Commande moteur 1 x 1,9 A 4038

basé sur un DRV8256E
Code article : 37760
Pololu

Commande basée sur le circuit DRV8256E à canal unique permettant de piloter un moteur CC 4,5 à 48 Vcc jusqu'à 1,9 A à partir de deux sorties digitales d'un microcontrôleur (une pour le sens et une PWM pour la vitesse).

Description complète
Quantité en stock : 16

Livraison à partir de 4,50€

Lettre suivie : pour les articles éligibles - 4 jours environ (2,90 €)

Point-relais : 2 à 3 jours environ (à partir de 4,50 € et suivant le poids)

La Poste : expédition ordinaire - 4 à 5 jours environ (5,90 €)

So Colissimo : livraison J+2 ouvrables + 1 jour de préparation (7,90 €)

DPD : pour entreprises et administrations uniquement (7,90 €)

Gratuit à partir de 180 € TTC

Valable pour livraison en France Métropolitaine.
Consulter le panier pour les autres pays.

12,33 € HT
14,80 € TTC
dont 0,02 € d'éco-part
Ajouter au panier

Commande basée sur le circuit DRV8256E à canal unique permettant de piloter un moteur CC 4,5 à 48 Vcc jusqu'à 1,9 A.

Ce module nécessite l'utilisation de deux sorties digitales d'un microcontrôleur: une pour le sens et une PWM pour la vitesse.

Cette carte est compatible avec des microcontrôleurs 1,8 Vcc, 3,3 Vcc et 5 Vcc.

Ce module de très petites dimensions est protégé contre les inversions de polarité, les sous-tensions, les surintensités et les échauffements excessifs.

Remarques:

- Le module est livré avec des connecteurs à souder soi-même en fonction de l'utilisation.
- Un échauffement important du circuit intégré est possible et normal en fonctionnement.

Caractéristiques:

  • Alimentation:
    - partie moteur: 4,5 à 48 Vcc
    - partie logique: 1,8 à 7 Vcc
  • Sortie: 1,9 A (6,4 A pendant < 1 sec)
  • Interface:
    - 1 x broche digitale pour le sens (PHASE)
    - 1 x broche PWM pour la vitesse (ENABLE)
  • Dimensions: 15 x 15 mm
  • Poids: 0,6 g

Référence Pololu: 4038
