Commande moteur 1 x 1,9 A 4039
Pololu

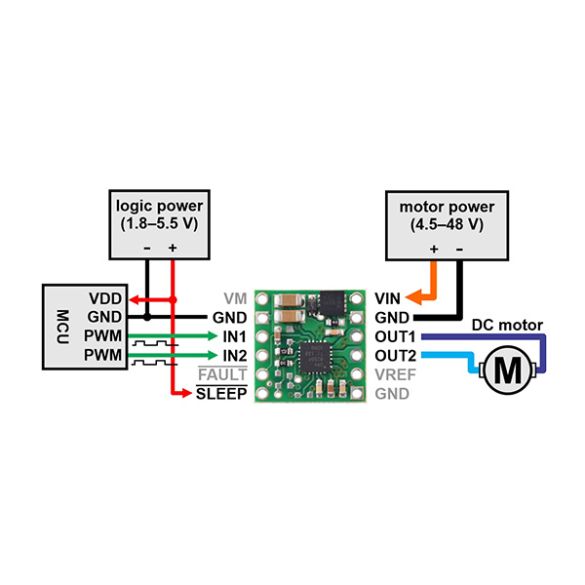

Exemple de câblage

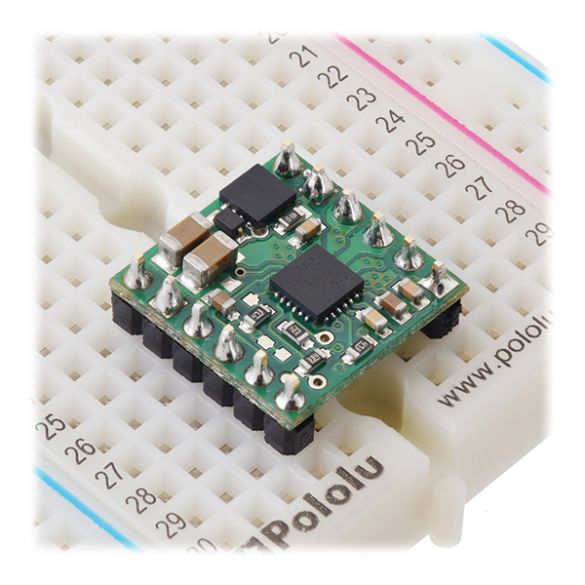

Exemple d'utilisation (plaque de montage rapide non incluse)

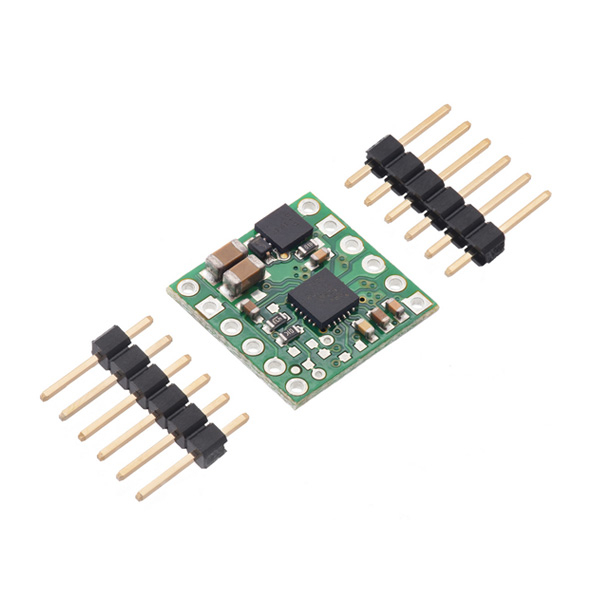

Commande moteur 1 x 1,9 A 4039

basé sur un DRV8256P
Code article : 37761
Pololu

Commande basée sur le circuit DRV8256P à canal unique permettant de piloter un moteur CC 4,5 à 48 Vcc jusqu'à 1,9 A à partir de deux sorties digitales PWM d'un microcontrôleur.

Description complète
Quantité en stock : 22

Livraison à partir de 4,50€

Lettre suivie : pour les articles éligibles - 4 jours environ (2,90 €)

Point-relais : 2 à 3 jours environ (à partir de 4,50 € et suivant le poids)

La Poste : expédition ordinaire - 4 à 5 jours environ (5,90 €)

So Colissimo : livraison J+2 ouvrables + 1 jour de préparation (7,90 €)

DPD : pour entreprises et administrations uniquement (7,90 €)

Gratuit à partir de 180 € TTC

Valable pour livraison en France Métropolitaine.
Consulter le panier pour les autres pays.

12,33 € HT
14,80 € TTC
dont 0,02 € d'éco-part
Ajouter au panier

Commande basée sur le circuit DRV8256P à canal unique permettant de piloter un moteur CC 4,5 à 48 Vcc jusqu'à 1,9 A.

Cette version DRV8256P nécessite deux signaux PWM pour un contrôle bidirectionnel et offre une gestion électronique du freinage. Ce mode de fonctionnement fournit une relation plus linéaire entre le signal PWM et la vitesse du moteur. Voir la table de vérité du driver en fiche technique.

Cette carte est compatible avec des microcontrôleurs 1,8 Vcc, 3,3 Vcc et 5 Vcc.

Ce module de très petites dimensions est protégé contre les inversions de polarité, les sous-tensions, les surintensités et les échauffements excessifs.

Remarques:

- Le module est livré avec des connecteurs à souder soi-même en fonction de l'utilisation.
- Un échauffement important du circuit intégré est possible et normal en fonctionnement.
- Une version basée sur un DRV8256E, nécessitant une sortie digitale pour le sens et une sortie PWM pour la vitesse est également disponible, voir 4038.

Caractéristiques:

  • Alimentation:
    - partie moteur: 4,5 à 48 Vcc
    - partie logique: 1,8 à 7 Vcc
  • Sortie: 1,9 A (6,4 A pendant < 1 sec)
  • Interface: 2 x broches PWM
  • Dimensions: 15 x 15 mm
  • Poids: 0,6 g

Référence Pololu: 4039
