Driver moteur pas-à-pas A4988 1182
Pololu

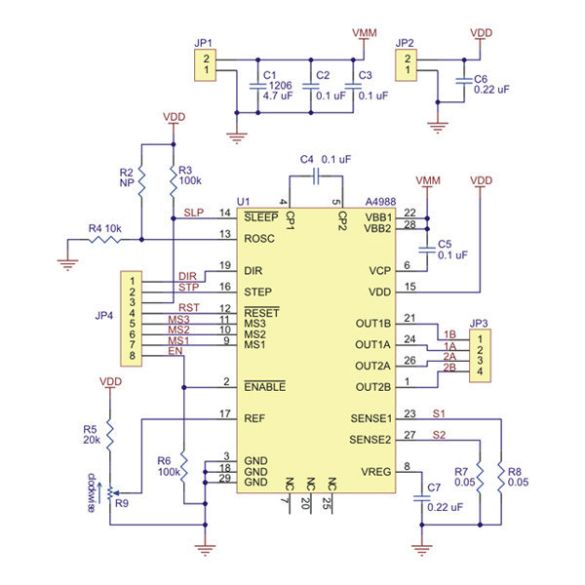

Schéma driver moteur pas-à-pas A4988 1182

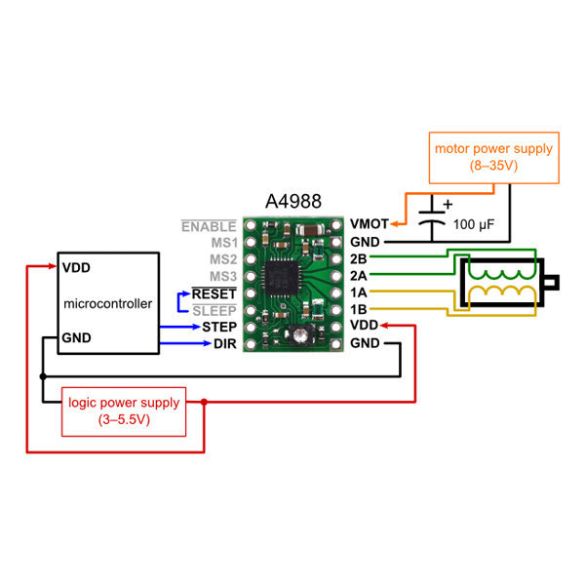

Exemple d'utilisation

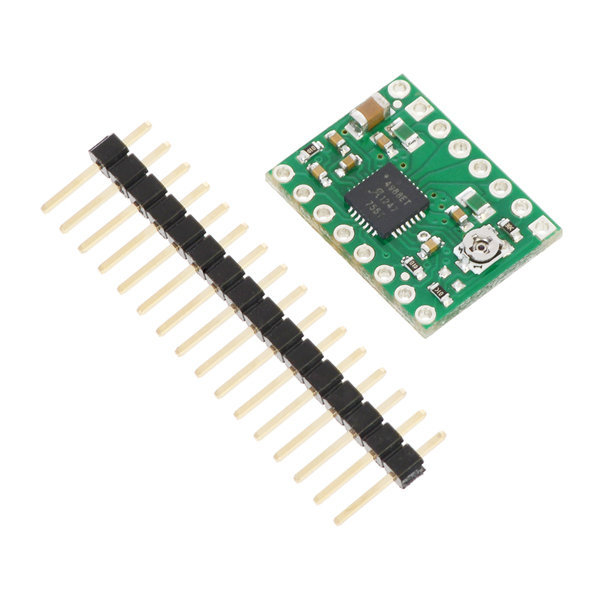

Driver de moteur pas-à-pas A4988 1182

Code article : 32726
Pololu

Commande basée sur le circuit A4988 permet de contrôler un moteur pas-à-pas bipolaire à partir d'une sortie PWM et d'une sortie digitale d'un microcontrôleur (Arduino, Seeeduino, etc).

Description complète
Quantité en stock : 21

Livraison à partir de 2,90€

Lettre suivie : pour les articles éligibles - 4 jours environ (2,90 €)

Point-relais : 2 à 3 jours environ (à partir de 4,50 € et suivant le poids)

La Poste : expédition ordinaire - 4 à 5 jours environ (5,90 €)

So Colissimo : livraison J+2 ouvrables + 1 jour de préparation (7,90 €)

DPD : pour entreprises et administrations uniquement (7,90 €)

Gratuit à partir de 180 € TTC

Valable pour livraison en France Métropolitaine.
Consulter le panier pour les autres pays.

13,29 € HT
15,95 € TTC
dont 0,02 € d'éco-part
Ajouter au panier

Cette commande basée sur le circuit A4988 permet de contrôler un moteur pas-à-pas bipolaire à partir d'une sortie PWM (vitesse des pas) et d'une sortie digitale (sens de rotation) d'un microcontrôleur (Arduino, Seeeduino, etc).

Trois entrées permettent de sélectionner le mode de fonctionnement (pas complet, demi-pas, quart de pas, 1/8 de pas ou 1/16 de pas). Un potentiomètre permet de régler l'intensité de sortie (elle ne doit pas être supérieure à 70% de l'intensité nominale de votre moteur).

Remarques:
- ne pas débrancher/brancher de moteur lorsque le module est alimenté (destruction du module)
- le module est livré avec des connecteurs à souder soi-même en fonction de l'utilisation.
- un échauffement important du circuit intégré est possible et normal en fonctionnement

Alimentation:
- partie logique: 3 à 5,5 Vcc
- partie moteur: 8 à 35 Vcc
Sortie: 1 A par phase (2 A avec refroidisseur)
Protections contre:
- les surintensités
- les températures trop élevées
Dimensions: 21 x 15 x 3 mm
Référence fabricant: 1182
